Что такое чиллер: устройство и принцип работы

Иванов Сергей

11.11.2024

Оглавление:

Чиллер — это устройство, предназначенное для охлаждения жидкостей, которые используют, чтобы поддерживать определенную температуру различного оборудования. Главная задача чиллера — отвести избыточное тепло из теплоносителя и вернуть в систему уже в охлажденном состоянии. Это, по сути, мощный холодильник, который охлаждает не продукты, а воду, которая, в свою очередь, охлаждает еще что-то.

Охлажденная вода циркулирует по системе, забирает избыток тепла из нужного места и отдает его в окружающий воздух. Многие процессы на производстве требуют точного поддержания определенной температуры. И здесь тоже применяются чиллеры, охлаждающие различные жидкие среды, помещения, технологические процессы.

Чиллеры используют в промышленности, на коммерческих объектах, в медицинских учреждениях, серверных центрах, ЦОДах.

Устройство чиллера

Существует множество моделей и типоразмеров чиллеров в зависимости от мощности и назначения охлаждаемой жидкости. Чтобы понять общий принцип работы чиллера, необходимо рассмотреть некоторые его составные части:

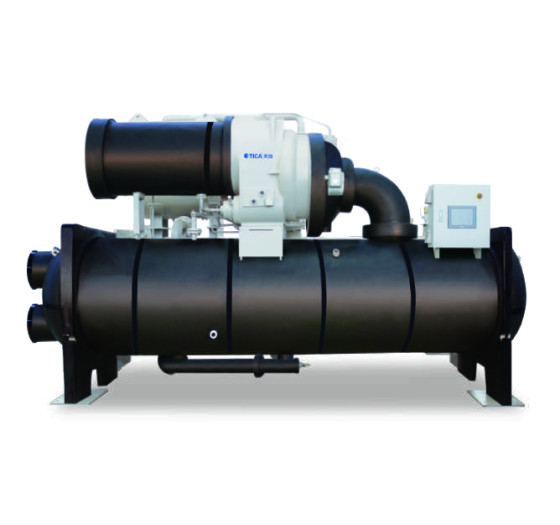

• Компрессор. Отвечает за циркуляцию хладагента, увеличивает давление, температуру. Компрессоры делят на поршневые, винтовые, спиральные, центробежные. Спиральные отличаются компактностью, низким уровнем вибрации. Они используются на чиллерах маленькой и средней мощности. Винтовые компрессоры очень надежны, используются на чиллерах средней и большой мощности. Турбины используются всегда там, где есть очень большая потребность в холоде, как правило это производства, буровые установки, НПЗ и ГПЗ, большие ЦОДы.
• Конденсатор. Охлаждает хладагент, переводит из газообразного состояния в жидкость, тепло уходит в окружающую среду. Существует два типа конденсаторов: воздушного и водяного охлаждения.
• Расширительный клапан. Понижает давление хладагента перед поступлением в испаритель, дозирует количество хладагента, поступающего в испаритель, для регулирования количества пара, выходящего из испарителя.
• Испаритель. Здесь хладагент поглощает тепло от жидкости, испаряется, превращается в газ. Жидкость при этом охлаждается и возвращается в систему.
• Дроссель. Позволяет снизить давление хладагента после конденсации, подготавливает его для нового цикла охлаждения.

В зависимости от задач, сложности устройства чиллеров, они работают с различными хладагентами и теплоносителями — водой, этиленгликолем, пропиленгликолем, фреоном, СО2.

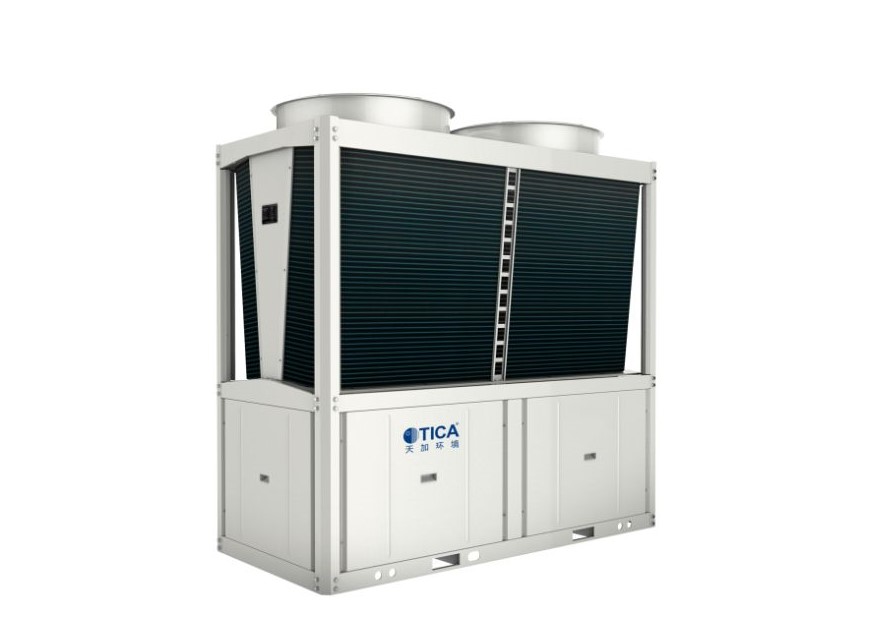

Модульный чиллер со спиральными компрессорами

Как работает чиллер

Принцип работы чиллера основан на использовании хладагента для поглощения тепла из жидкостей и его последующей передачи в среду.

Какие этапы проходит хладагент в устройстве:

1. Испарение. Хладагент в жидком виде по трубкам попадает в испаритель, где взаимодействует с водой, нагретой до 12-15°C. Поглощая тепло, хладагент испаряется и превращается в газ. Охлажденная вода возвращается в систему с температурой 5—10°C. Рабочие температуры входа и выхода охлаждаемой среды могут иметь широкий диапазон.
2. Сжатие. Хладагент поступает в компрессор, который повышает его давление перед поступлением в конденсатор.
3. Конденсация. Хладагент поступает в конденсатор, охлаждается и переходит из газообразного состояния снова в жидкость.
4. Дросселирование. Хладагент проходит через дроссельный клапан, его давление резко снижается. Жидкость охлаждается, начинается следующий цикл.

Срок службы, качество работы чиллера зависит от внешних температурных условий, обслуживания и условий эксплуатации. В холодном климате чиллер будет работать лучше, так как охлаждение хладагента в конденсаторе происходит быстрее. Это снижает энергопотребление, так как компрессор работает с меньшей нагрузкой.

В процессе эксплуатации устройства необходимо учитывать роль фильтров и осушителей в системе. Хладагент, циркулирующий внутри чиллера, может впитывать влагу, что часто приводит к коррозии внутренних компонентов. Фильтр-осушитель удаляет лишнюю влагу, поддерживает чистоту хладагента чиллера. Это важный элемент, обеспечивающий надежность устройства на долгое время.

В устройство чиллера можно внедрить функцию фрикулинга, установить дополнительный теплообменник, который охлаждает хладоноситель с помощью наружного воздуха, не использует работу компрессора. Хотя это требует определенных капитальных вложений, такие затраты быстро окупятся, ведь вы сэкономите на электроэнергии.

Как выбрать чиллер

Подбор чиллера для охлаждения — это задача, требующая учета следующих факторов:

• количество избыточной тепловой энергии
• размер помещения,
• место расположения объекта,
• тип установки,
• необходимость очистки теплоносителя,
• разновидности хладагента, объем перемещения, скорость, температурный график,
• общая протяженность магистралей,
• прочее.

Классификация чиллеров

При выборе чиллера учитывайте не только его технические характеристики, но и конкретные условия эксплуатации, чтобы устройство работало эффективно и экономично. Убедитесь, что выбранный чиллер соответствует запросу вашего производства, коммерческого здания или учреждения.

1. По методу охлаждения конденсата чиллеры подразделяются на:
   • Моноблочные с водяным охлаждением. Для конденсации хладагента понадобится вода, особенно эффективно использовать устройство в местах с доступом к воде низкой температуры.
   • Парокомпрессионные чиллеры с воздушным охлаждением. Оборудованы вентиляторами, которые отводят тепло из конденсатора. Эти устройства универсальны, их можно устанавливать как внутри, так и снаружи зданий.
2. По конфигурации:
   • Абсорбционные чиллеры. Работают на основе термохимических реакций, а не электрической энергии. Подходят для использования в местах, где есть избыток тепла, например, на тепловых электростанциях.
   • С выносным конденсатором. В этой конфигурации конденсатор вынесен за пределы основного блока, что позволяет улучшить теплоотвод и установить конденсатор в более благоприятных условиях для охлаждения.
   • Моноблочные со встроенным конденсатором. Все компоненты объединены в одном корпусе, что упрощает установку, обслуживание.
3. По способности к обогреву:
   • С тепловым насосом. Принцип работы чиллера с функцией теплового насоса состоит в том, что он может работать в двух режимах — охлаждения и обогрева, поэтому их считают универсальными для использования в разных климатических условиях.
   • Без теплового насоса. Эти чиллеры предназначены исключительно для охлаждения и не понадобятся там, где не нужен обогрев.
4. По конструкции вентилятора:
   • С центробежным вентилятором. Обеспечивают высокий уровень давления воздуха, могут перемещать воздух на большие расстояния.
   • С осевым вентилятором. Предназначены для перегона большого объема воздуха с низким давлением. Компактны, подходят для полузакрытых или открытых пространств.

Преимущества и недостатки чиллеров

Основные плюсы:

• Высокая эффективность охлаждения. Устройства долго поддерживают заданную температуру.

• Гибкость в применении. Моделей так много, что не составляет сложности подобрать чиллер под конкретные задачи, условия эксплуатации.
• Долговечность. При правильном обслуживании они служат десятилетиями.
• Экономия ресурсов. Дополнительные функции, такие как фрикулинг, существенно снижают затраты на электроэнергию.

Недостатки чиллеров:

• Высокие первоначальные затраты. Приобретение, установка чиллера — большое финансовое вложение.
• Сложность обслуживания. Если отклоняться от графика техобслуживания, это может привести к снижению эффективности работы или поломке.
• Зависимость от условий эксплуатации. Эффективность чиллера зависит от внешних условий, например, температуры окружающей среды.
• Излишний шум. Некоторые модели требуют дополнительных мер по звукоизоляции или виброзащите, особенно вблизи жилых помещений.

Наши проекты

Смотреть все

ЦОД ЦФО

08.08.2024



ЦОД СЗФО

08.08.2024



ЦОД в г. Москва

08.08.2024



Завод по производству солнечных панелей, г. Черняховск

25.10.2023



Применение чиллеров

Перечислим основные отрасли, где используют оборудование.

Переработка пластика

Охлаждение термопластавтоматов, литьевых и термоформовочных станков, а также экструдеров, миксеров, грануляторов, оборудования для выдува ПЭТ-тары.

Пищевая отрасль

Необходимы для переработки молока, розлива минеральной воды, их также используют на мясокомбинатах, фабриках мороженого, при производстве растительных масел, чтобы сохранять стабильные температурные условия для поддержания качества продукции.

Химическая промышленность

Охлаждение необходимо для гальванических ванн, бисерных мельниц, емкостей с рубашками охлаждения. Также оборудование используют при изготовлении резины, красок или косметики.

Металлообработка

Применяют для сварочных станков, лазерного оборудования, вакуумных насосов и других процессов, связанных с обработкой металлов.

Медицина

Охлаждение при производстве спиртосодержащих лекарств, для хранения крови, поддержания температурного режима в климатических камерах медучреждений.

Кондиционирование

Оборудование используют для поддержания нужной температуры в офисах, торговых центрах или производственных помещениях.

Подводим итоги

Чиллер — это устройство, позволяющее поддерживать здоровый образ жизни, добиваться высокого и качественного уровня жизни, создавая комфортную среду обитания человека.

По всем вопросам установки чиллеров обращайтесь в ООО «Инжиниринг Солюшенс» по телефонам +7(495)-120-42-32, +7(812)-220-12-42 или пишите на почту info@engsolutions.ru.
