Система непрямого испарительного охлаждения

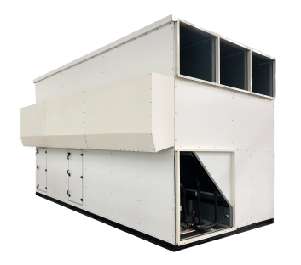

Системы непрямого испарительного охлаждения (IEC) для ЦОД

Системы непрямого испарительного охлаждения (Indirect Evaporative Cooling, IEC) — это технология, которая использует естественный процесс испарения воды для отвода тепла, но без прямого контакта влажного воздуха с серверным оборудованием. Это ключевое отличие делает IEC привлекательной альтернативой как традиционным компрессорным чиллерам, так и системам жидкостного охлаждения.

Что такое IEC и как это работает

В основе системы IEC лежит принцип испарительного охлаждения: когда вода испаряется, она поглощает тепло из окружающей среды. В системе IEC этот процесс организован так, что охлаждение происходит опосредованно, через теплообменник.

Работа системы строится на двух раздельных воздушных потоках:

• Первый поток (вспомогательный, «scavenger air») — наружный воздух, который проходит через теплообменник. На его пути распыляется вода, которая испаряется, охлаждая поверхность теплообменника.
• Второй поток (основной, рециркуляционный) — горячий воздух из серверного зала. Он проходит через тот же теплообменник, но внутри трубок или каналов, не смешиваясь с влажным наружным воздухом. Отдавая тепло охлаждённой поверхности, он возвращается в зал уже охлаждённым.

Такая схема полностью исключает попадание влаги, пыли и загрязнений в машинный зал.

Системы IEC обычно работают в трёх режимах в зависимости от температуры наружного воздуха :

• Сухой режим (dry mode) — при низких наружных температурах теплообменник работает как обычный воздух-воздух, без использования воды.
• Испарительный режим — при повышении температуры вода подаётся на теплообменник, и охлаждение происходит за счёт испарения.
• Гибридный режим — в редкие часы пиковой жары и влажности подключается небольшой механический компрессор (trim DX) для дополнительного охлаждения.

Когда применяются системы IEC

Системы непрямого испарительного охлаждения наиболее эффективны в климатических зонах с сухим и умеренным климатом, где влажность воздуха невысока. В таких регионах система может работать в режиме естественного охлаждения большую часть года, практически без использования компрессоров.

Однако для жарких и влажных регионов стандартная одноступенчатая IEC показывает снижение эффективности . Решением становятся гибридные и многоступенчатые системы, включающие осушение воздуха (например, с помощью жидкостных осушителей) перед испарительной ступенью. Исследования показывают, что такие решения позволяют сохранить энергоэффективность даже в субтропическом климате.

Важным фактором применения IEC является доступность воды. Хотя IEC потребляет значительно меньше воды, чем системы прямого испарительного охлаждения, расход воды всё же присутствует — особенно в испарительном режиме.

Преимущества по сравнению с жидкостным охлаждением

Совместимость с существующей инфраструктурой

Жидкостное охлаждение, особенно иммерсионное, требует либо полной замены серверного парка на оборудование, адаптированное для работы в диэлектрической жидкости, либо значительной перестройки инфраструктуры машинного зала . Системы IEC работают с обычными серверами воздушного охлаждения и стандартными стойками. Это делает их применимыми для модернизации существующих ЦОД без остановки работы и без замены ИТ-оборудования.

Отсутствие риска утечек диэлектрической жидкости

Жидкостное охлаждение (особенно иммерсионное) связано с риском утечек, необходимостью специальной обработки жидкостей и более сложным обслуживанием . IEC использует воду и воздух — средами, которые не представляют угрозы для электроники в случае аварии, а обслуживание системы не требует специально обученного персонала по работе с диэлектриками.

Более низкие капитальные затраты для средней плотности

Для стоек с плотностью до 20–30 кВт системы IEC предлагают существенно более низкие капитальные затраты по сравнению с иммерсионным охлаждением. По данным сравнительного анализа, стоимость создания иммерсионной системы для охлаждения 1 МВт составляет около $1 млн, тогда как альтернативные решения могут быть значительно дешевле . Жидкостное охлаждение становится экономически оправданным при плотности выше 40 кВт на стойку.

Использование естественного холода

Системы IEC в благоприятных климатических зонах позволяют достигать значений PUE ниже 1,2 практически без механического охлаждения. Пример Sabey Data Center в Куинси (штат Вашингтон) демонстрирует годовой PUE ниже 1,2 благодаря системе Munters Oasis IEC . DigiPlex в Норвегии достигает PUE 1,12 и снижения энергопотребления на 65% по сравнению с обычными решениями свободного охлаждения.

Заключение

Системы непрямого испарительного охлаждения занимают промежуточное положение между традиционным воздушным охлаждением и жидкостными системами. Они не конкурируют с жидкостным охлаждением напрямую в сегменте сверхвысоких плотностей (100+ кВт на стойку), где жидкость безальтернативна. Однако для широкого спектра задач с плотностью до 30–40 кВт на стойку IEC предлагает привлекательный баланс: значительное снижение PUE и энергопотребления, совместимость с существующим оборудованием и отсутствие сложностей, связанных с жидкостными контурами.
