CDU (Coolant Distribution Unit) - Блок распределения холодоносителя рядного типа

ByteCool Row CDU от ATTOM: сердце системы прямого жидкостного охлаждения

Переход на прямое жидкостное охлаждение (Direct-to-Chip, D2C) становится ключевым условием для развёртывания высокоплотных стоек с GPU и AI-ускорителями. В такой системе центральное место занимает устройство распределения хладагента — CDU. Компания ATTOM предлагает своё решение в этом сегменте: ByteCool Row CDU — стоечный блок распределения теплоносителя, разработанный для отвода тепла непосредственно от холодных пластин процессоров и ускорителей.

Что такое ByteCool Row CDU

ByteCool Row CDU — это устройство распределения хладагента (Coolant Distribution Unit) рядного типа, которое является «сердцем» системы прямого жидкостного охлаждения. Оно обеспечивает подачу теплоносителя к холодным пластинам (cold plates), установленным непосредственно на процессоры и ускорители, и поддерживает точный температурный режим высокопроизводительных вычислительных устройств.

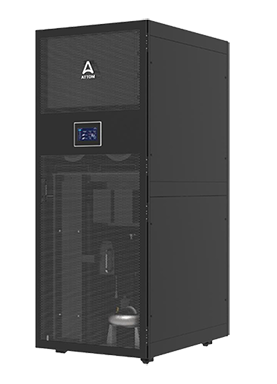

Устройство выполнено в виде стоечного шкафа габаритами 800 × 2200 × 1200 мм, что позволяет размещать его в ряду с серверными стойками — отсюда и название Row CDU.

Принцип работы

Система работает по двухконтурной схеме с разделительным пластинчатым теплообменником:

1. Вторичный контур (сторона ИТ-оборудования). Теплоноситель (PG25 — 25% водный раствор пропиленгликоля) подаётся циркуляционными насосами к холодным пластинам серверов. Проходя через них, жидкость забирает тепло непосредственно от процессоров и ускорителей. Нагретый теплоноситель возвращается в CDU.
2. Теплообмен. В пластинчатом теплообменнике тепло от вторичного контура передаётся первичному контуру. Первичный теплоноситель (EG20 — 20% водный раствор этиленгликоля) отводит тепло к внешнему устройству — драйкулеру, чиллеру или системе адиабатического охлаждения.
3. Прецизионное регулирование. Электронный регулирующий клапан и система управления поддерживают заданную температуру подачи теплоносителя во вторичный контур. Датчики давления и температуры непрерывно отслеживают параметры, обеспечивая стабильный температурный режим.
4. Циркуляция и резервирование. Два насоса (N+N) с инверторным управлением обеспечивают высокую надёжность по схеме 2N. При отказе одного насоса второй автоматически берёт нагрузку на себя, что гарантирует непрерывную работу системы.
5. Фильтрация. В контуре установлены фильтры как на первичной, так и на вторичной стороне: 50 микрон для вторичного контура и 200 микрон для первичного. Это защищает холодные пластины и теплообменник от загрязнений и упрощает обслуживание.

Основные преимущества

Высокая производительность и малый температурный напор

ByteCool Row CDU обеспечивает холодопроизводительность до 1520 кВт при низком температурном напоре всего 4°C (7.2°F). Это означает, что температура подачи теплоносителя может быть близка к температуре возврата, что повышает эффективность всей системы и позволяет использовать более тёплый теплоноситель от внешнего источника охлаждения. Для сравнения: модель на 2020 кВт работает с напором 4°C, а модель на 1520 кВт — также с напором 4°C.

Полностью нержавеющий контур

Все элементы гидравлического контура выполнены из нержавеющей стали. Это исключает коррозию, продлевает срок службы оборудования и предотвращает загрязнение теплоносителя продуктами окисления, что особенно важно для защиты холодных пластин с микроканальными структурами.

Высокая надёжность и резервирование

• Двойные насосы (N+N) с инверторами — схема 2N обеспечивает бесперебойную работу при отказе одного насоса;
• Опциональное двойное электропитание — поддерживает высоконадёжные применения в ЦОД;
• Полный онлайн-мониторинг температуры, давления и расхода теплоносителя.

Простота обслуживания

• Фильтры на первичной и вторичной сторонах — легко обслуживаются без остановки системы;
• Система самозаполнения вторичного контура — упрощает ввод в эксплуатацию и долив теплоносителя;
• Мониторинг через RS485 RTU Modbus, TCP/IP SNMP и веб-сервер — удобная интеграция в систему управления ЦОД.

Гибкость применения

ByteCool Row CDU доступен в двух исполнениях по температурному режиму (W3 и W2 по классификации ASHRAE), что позволяет адаптировать его к различным климатическим условиям и требованиям к температуре теплоносителя. Устройство поддерживает гибридный режим работы с фрикулингом, обеспечивая круглосуточную работу 7×24 в течение всего года.

В каких системах применяется

ByteCool Row CDU является частью платформы жидкостного охлаждения ATTOM и применяется в:

• Системах прямого жидкостного охлаждения (Direct-to-Chip) — для отвода тепла от высокоплотных стоек с AI-ускорителями и GPU;
• Решениях с холодными пластинами — когда теплоноситель подаётся непосредственно к процессорам через микроканальные холодные пластины;
• Гибридных системах — в сочетании с фрикулингом, драйкулерами или адиабатическими охладителями;
• Высокоплотных ЦОД — где традиционное воздушное охлаждение уже не справляется с тепловой нагрузкой.

В линейке ATTOM ByteCool Row CDU занимает место между стоечными CDU малой мощности (100 кВт, Rack Mount Type) и мощными решениями на 350–1500 кВт, обеспечивая покрытие широкого спектра задач — от отдельных стоек до целых залов.

Технические характеристики ByteCool Row CDU

Заключение

ByteCool Row CDU от ATTOM — это высокопроизводительное решение для систем прямого жидкостного охлаждения, сочетающее высокую мощность (до 2020 кВт), низкий температурный напор (4°C), полную нержавеющую гидравлику и развитую систему резервирования. Устройство предназначено для отвода тепла от высокоплотных AI- и GPU-стоек, где традиционное воздушное охлаждение уже неэффективно. Двухконтурная схема с разделительным теплообменником, двойные насосы N+N, фильтрация и онлайн-мониторинг делают его надёжным и удобным в эксплуатации компонентом современной инфраструктуры жидкостного охлаждения ЦОД.
