RDHX (Rear Door Heat Exchanger)

RDHX (теплообменник задней двери): жидкостное охлаждение на уровне стойки для высокой плотности

Рост нагрузок AI и HPC постоянно повышает плотность мощности стоек, и традиционное воздушное охлаждение на уровне помещения приближается к физическим пределам. RDHX (Rear Door Heat Exchanger, теплообменник задней двери) — это «гибридная» воздушно-жидкостная технология охлаждения, которая становится ключевым решением для отвода тепла в высокоплотных средах.

Что такое RDHX?

RDHX — это устройство жидкостного вспомогательного охлаждения, устанавливаемое на месте задней двери серверной стойки. Оно заменяет штатную заднюю дверь шкафа и использует охлаждающую жидкость (обычно холодную воду или хладагент), циркулирующую по внутреннему змеевику, для поглощения горячего воздуха, выходящего из серверов. Таким образом, тепло перехватывается и отводится ещё до того, как попадёт в помещение машинного зала.

Принцип работы

Процесс отвода тепла в RDHX можно описать четырьмя шагами:

• Захват горячего воздуха: внутренние вентиляторы серверов выталкивают горячий воздух из задней части оборудования прямо в теплообменник задней двери.
• Передача тепла: горячий воздух проходит через поверхность змеевика теплообменника, а охлаждающая жидкость циркулирует внутри трубок, поглощая тепло из воздуха.
• Выброс охлаждённого воздуха: охлаждённый воздух возвращается в машинный зал при температуре, близкой к температуре окружающей среды.
• Непрерывный цикл: весь процесс автоматически и непрерывно работает в соответствии с тепловой нагрузкой стойки.

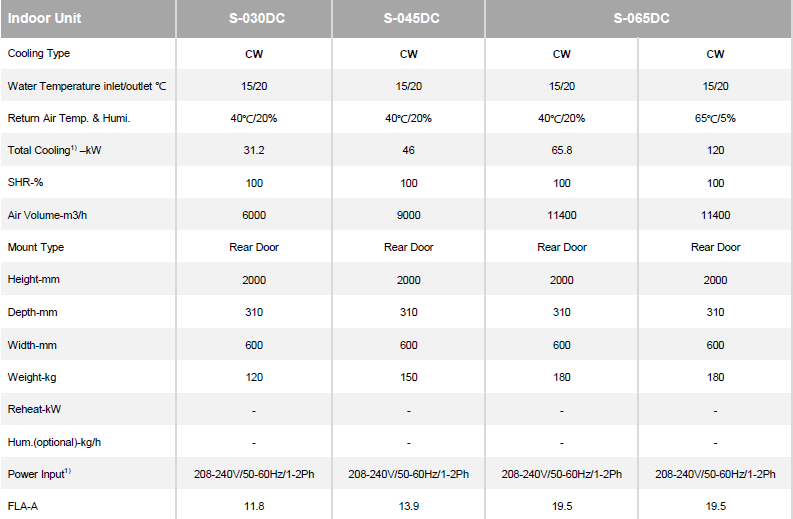

В зависимости от наличия собственных вентиляторов RDHX делятся на два типа.

Пассивные используют вентиляторы самих серверов для движения воздуха и подходят для стоек мощностью до 20 кВт; активные оснащаются собственными EC-вентиляторами и способны поддерживать плотность от 15 кВт до 200 кВт и выше.

Преимущества по сравнению с традиционным воздушным охлаждением

Существенно более высокая мощность охлаждения

Традиционное охлаждение на уровне помещения (CRAC/CRAH) часто не справляется со стойками мощностью более 50 кВт, что приводит к локальным горячим точкам. RDHX отводит тепло непосредственно у источника, а активные блоки способны поддерживать более 200 кВт на одну стойку. Некоторые модели RDHX с двухфазным хладагентом обеспечивают отвод тепла до 120 кВт и выше.

Оптимизация энергоэффективности

RDHX переносит задачу охлаждения с уровня помещения на уровень стойки, значительно снижая зависимость от блоков CRAC и крупных кондиционеров. Точечный локальный отвод тепла исключает расточительное «переохлаждение» всего помещения и снижает энергопотребление вентиляторов. На практике RDHX помогает достичь значения PUE около 1,1.

Совместимость с существующей инфраструктурой

RDHX можно устанавливать непосредственно на стандартные серверные шкафы без масштабной реконструкции машинного зала. Для уже существующих ЦОД с воздушным охлаждением серверов RDHX предлагает путь постепенной модернизации — можно развёртывать его стойка за стойкой, не перестраивая всю систему охлаждения сразу. Практика центра обработки данных West Cambridge Кембриджского университета показала, что благодаря гибридной стратегии охлаждения с RDHX плотность мощности шкафов выросла с примерно 30 кВт до 44 кВт, а ёмкость машинного зала — с 900 кВт до 1,2 МВт без ущерба для тепловой стабильности.

Раскрытие вычислительного потенциала

Тепловой барьер часто ограничивает масштабирование вычислений ещё до того, как исчерпываются физическое пространство и ёмкость электроснабжения. RDHX расширяет возможности охлаждения существующего белого пространства, позволяя серверам работать на более высокой производительности, что откладывает дорогостоящее расширение ЦОД и повышает рентабельность инвестиций в существующую инфраструктуру.

Особенности развёртывания

Начальные капитальные затраты на RDHX обычно выше, чем у чисто воздушных решений, но с учётом полного жизненного цикла экономия на энергопотреблении и обслуживании часто окупает дополнительные вложения в короткие сроки. При развёртывании необходимо учитывать подключение трубопроводов с жидкостью, обнаружение утечек и несущую способность шкафов — планирование и внедрение рекомендуется поручать профильным специалистам.

Для ЦОД, которые уже сталкиваются с нагрузками AI и GPU-интенсивными задачами, RDHX предлагает прагматичный путь между традиционным воздушным охлаждением и полным переходом на жидкостное охлаждение: он сохраняет совместимость с существующим ИТ-оборудованием и одновременно открывает возможности для перехода к более высокой плотности мощности.
