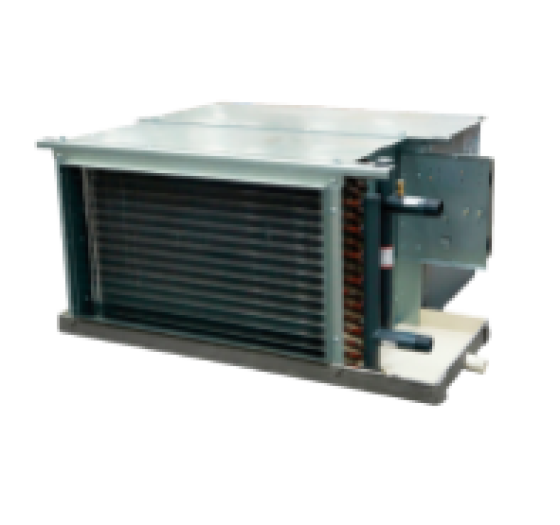

Канальный высоконапорный фанкойл TFM мощностью 24.26 кВт
Артикул: TFM2000BRHSDNN
Гарантия: 12 месяцев
теплопроизводительность
до 42,7 кВт
холодопроизводительность
до 27,42 кВт
тип компрессора
центробежный
тип конденсатора
воздушный
-
Характеристики
Производительность в режиме охлаждения
Стандартное давление
Низкая скорость:
- 0 Па: 16,73 кВт;
- 40 Па: 16,16 кВт;
- 80 Па: 15,05 кВт.
Средняя скорость:
- 0 Па: 20,89 кВт;
- 40 Па: 20,21 кВт;
- 80 Па: 18,82 кВт.
Высокая скорость:
- 0 Па: 26,10 кВт;
- 40 Па: 25,25 кВт;
- 80 Па: 23,52 кВт.
высокое давление
Низкая скорость:
- 80 Па: 17,55 кВт;
- 130 Па: 15,53 кВт;
- 180 Па: 13,51 кВт.
Средняя скорость:
- 80 Па: 21,92 кВт;
- 130 Па: 19,39 кВт;
- 180 Па: 16,86 кВт.
Высокая скорость:
- 80 Па: 27,42 кВт;
- 130 Па: 24,26 кВт;
- 180 Па: 21,10 кВт.
Производительность в режиме обогрева
Стандартное давление
Низкая скорость:
- 0 Па: 26,07 кВт;
- 40 Па: 25,24 кВт;
- 80 Па: 23,58 кВт.
Средняя скорость:
- 0 Па: 32,55 кВт;
- 40 Па: 31,52 кВт;
- 80 Па: 29,45 кВт.
Высокая скорость:
- 0 Па: 40,67 кВт;
- 40 Па: 39,39 кВт;
- 80 Па: 36,79 кВт.
Высокое давление
Низкая скорость:
- 80 Па: 27,37 кВт;
- 130 Па: 25,29 кВт;
- 180 Па: 23,22 кВт.
Средняя скорость:
- 80 Па: 34,17 кВт;
- 130 Па: 31,58 кВт;
- 180 Па: 28,99 кВт.
Высокая скорость:
- 80 Па: 42,70 кВт;
- 130 Па: 39,47 кВт;
- 180 Па: 36,22 кВт.
Потребляемая мощность
- Стандартное давление: 650 Вт;
- Высокое давление: 1200 Вт;
Расход воздуха
Стандартное давление
Низкая скорость:
- 0 Па: 2550 куб. м/ч;
- 40 Па: 2475 куб. м/ч;
- 80 Па: 2320 куб. м/ч.
Средняя скорость:
- 0 Па: 3195 куб. м/ч;
- 40 Па: 3100 куб. м/ч;
- 80 Па: 2890 куб. м/ч.
Высокая скорость:
- 0 Па: 4000 куб. м/ч;
- 40 Па: 3860 куб. м/ч;
- 80 Па: 3610 куб. м/ч.
Высокое давление
Низкая скорость:
- 80 Па: 2685 куб. м/ч;
- 130 Па: 2485 куб. м/ч;
- 180 Па: 2285 куб. м/ч.
Средняя скорость:
- 80 Па: 3345 куб. м/ч;
- 130 Па: 3100 куб. м/ч;
- 180 Па: 2850 куб. м/ч.
Высокая скорость:
- 80 Па: 4200 куб. м/ч;
- 130 Па: 3880 куб. м/ч;
- 180 Па: 3555 куб. м/ч.
- Уровень шума при работе на высокой скорости и давлении 130 Па: 65 дБ(А).
- Вентилятор: Центробежный с загнутыми вперед оцинкованными стальными лопатками;
- Количество: 2.
Двигатель
- Тип: Однофазный конденсаторный;
- Класс изоляции: B;
- Источник питания: 220 В 50 Гц;
- Количество: 2.
Теплообменник
- Тип: Бесшовные медные трубки и алюминиевые ребра;
- Максимальное рабочее давление: 1,6 МПа;
- Способ соединения: R1 (коническая труба с наружной резьбой).
- Расход воды: 4,50 куб. м/ч.
- Гидравлическое сопротивление: 35 кПа.
- Поддон для конденсата: R1 (коническая труба с наружной резьбой).
Габариты устройства (без камеры подключения)
- Ширина: 1560 мм;
- Глубина: 770 мм;
- Высота: 430 мм.
Вес нетто
- Без камеры подключения: 80 кг;
- С камерой подключения: 94 кг.
- Гарантия: 3 года.
Таблицы технических характеристик
Чтобы прокрутить таблицу вправо, зажмите Shift и крутите колесико
| Модель канальный высоконапорный фанкойл | TFM800BLHSDNN | TFM1000BLHSDNN | TFM1200BLHSDNN | TFM1600BLHSDNN | TFM1800BLHSDNN | TFM2000BRHSDNN | TFM3000BLHSDNN | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Производительность в режиме охлаждения | стандартное давление | низкая скорость | 0 Па | 5,63 кВт | 6,74 кВт | 8,57 кВт | 11,02 кВт | 13,07 кВт | 16,73 кВт | 24,49 кВт |
| 40 Па | 5,03 кВт | 5,94 кВт | 7,94 кВт | 9,71 кВт | 11,50 кВт | 16,16 кВт | 21,55 кВт | |||
| 80 Па | 4,47 кВт | 5,11 кВт | 6,49 кВт | 8,36 кВт | 9,87 кВт | 15,05 кВт | 18,55 кВт | |||
| средняя скорость | 0 Па | 7,02 кВт | 8,41 кВт | 10,72 кВт | 13,78 кВт | 16,32 кВт | 20,89 кВт | 30,61 кВт | ||
| 40 Па | 6,28 кВт | 7,42 кВт | 9,45 кВт | 12,14 кВт | 14,38 кВт | 20,21 кВт | 26,99 кВт | |||
| 80 Па | 5,59 кВт | 6,39 кВт | 8,13 кВт | 10,44 кВт | 12,34 кВт | 18,82 кВт | 23,22 кВт | |||
| высокая скорость | 0 Па | 8,78 кВт | 10,52 кВт | 13,39 кВт | 17,22 кВт | 20,41 кВт | 26,10 кВт | 38,25 кВт | ||
| 40 Па | 7,85 кВт | 9,27 кВт | 11,80 кВт | 15,17 кВт | 17,97 кВт | 25,25 кВт | 33,71 кВт | |||
| 80 Па | 6,99 кВт | 7,98 кВт | 10,16 кВт | 13,05 кВт | 15,43 кВт | 23,52 кВт | 29,02 кВт | |||
| высокое давление | низкая скорость | 80 Па | 6,01 кВт | 7,21 кВт | 9,15 кВт | 11,78 кВт | 13,96 кВт | 17,55 кВт | 26,15 кВт | |
| 130 Па | 5,30 кВт | 6,31 кВт | 7,70 кВт | 10,20 кВт | 12,22 кВт | 15,53 кВт | 22,01 кВт | |||
| 180 Па | 4,60 кВт | 5,43 кВт | 6,29 кВт | 8,63 кВт | 10,50 кВт | 13,51 кВт | 17,98 кВт | |||
| средняя скорость | 80 Па | 7,50 кВт | 9,00 кВт | 11,45 кВт | 14,72 кВт | 17,45 кВт | 21,92 кВт | 32,70 кВт | ||
| 130 Па | 6,64 кВт | 7,90 кВт | 9,63 кВт | 12,75 кВт | 15,29 кВт | 19,39 кВт | 27,51 кВт | |||
| 180 Па | 5,75 кВт | 6,79 кВт | 7,86 кВт | 10,80 кВт | 13,13 кВт | 16,86 кВт | 22,46 кВт | |||
| высокая скорость | 80 Па | 9,38 кВт | 11,26 кВт | 14,31 кВт | 18,40 кВт | 21,81 кВт | 27,42 кВт | 40,90 кВт | ||
| 130 Па | 8,29 кВт | 9,87 кВт | 12,04 кВт | 15,93 кВт | 19,11 кВт | 24,26 кВт | 34,41 кВт | |||
| 180 Па | 7,19 кВт | 8,49 кВт | 9,84 кВт | 13,50 кВт | 16,42 кВт | 21,10 кВт | 28,11 кВт | |||
| Производительность в режиме обогрева | стандартное давление | низкая скорость | 0 Па | 8,54 кВт | 10,34 кВт | 13,36 кВт | 16,64 кВт | 19,42 кВт | 26,07 кВт | 38,16 кВт |
| 40 Па | 7,52 кВт | 9,14 кВт | 11,78 кВт | 14,88 кВт | 17,43 кВт | 25,24 кВт | 33,66 кВт | |||
| 80 Па | 6,45 кВт | 7,92 кВт | 10,17 кВт | 13,24 кВт | 15,62 кВт | 23,58 кВт | 29,06 кВт | |||
| средняя скорость | 0 Па | 10,68 кВт | 12,93 кВт | 16,69 кВт | 20,80 кВт | 24,28 кВт | 32,55 кВт | 47,69 кВт | ||
| 40 Па | 9,40 кВт | 11,43 кВт | 14,73 кВт | 18,61 кВт | 21,80 кВт | 31,52 кВт | 42,09 кВт | |||
| 80 Па | 8,06 кВт | 9,90 кВт | 12,72 кВт | 16,54 кВт | 19,54 кВт | 29,45 кВт | 36,34 кВт | |||
| высокая скорость | 0 Па | 13,35 кВт | 16,17 кВт | 20,86 кВт | 26,00 кВт | 30,34 кВт | 40,67 кВт | 59,58 кВт | ||
| 40 Па | 11,75 кВт | 14,29 кВт | 18,41 кВт | 23,25 кВт | 27,24 кВт | 39,39 кВт | 52,60 кВт | |||
| 80 Па | 10,07 кВт | 12,38 кВт | 15,89 кВт | 20,67 кВт | 24,42 кВт | 36,79 кВт | 45,39 кВт | |||
| высокое давление | низкая скорость | 80 Па | 9,12 кВт | 11,06 кВт | 14,27 кВт | 17,79 кВт | 20,76 кВт | 27,37 кВт | 40,78 кВт | |
| 130 Па | 7,91 кВт | 9,72 кВт | 12,54 кВт | 15,73 кВт | 18,34 кВт | 25,29 кВт | 35,84 кВт | |||
| 180 Па | 6,71 кВт | 8,38 кВт | 10,81 кВт | 13,64 кВт | 15,91 кВт | 23,22 кВт | 30,89 кВт | |||
| средняя скорость | 80 Па | 11,42 кВт | 13,83 кВт | 17,84 кВт | 22,24 кВт | 25,96 кВт | 34,17 кВт | 50,96 кВт | ||
| 130 Па | 9,89 кВт | 12,51 кВт | 15,68 кВт | 19,65 кВт | 22,93 кВт | 31,58 кВт | 44,79 кВт | |||
| 180 Па | 8,39 кВт | 10,47 кВт | 13,52 кВт | 17,05 кВт | 19,89 кВт | 28,99 кВт | 39,62 кВт | |||
| высокая скорость | 80 Па | 14,26 кВт | 17,28 кВт | 22,29 кВт | 27,79 кВт | 32,44 кВт | 42,70 кВт | 63,70 кВт | ||
| 130 Па | 12,37 кВт | 15,19 кВт | 19,60 кВт | 24,56 кВт | 28,66 кВт | 39,47 кВт | 55,99 кВт | |||
| 180 Па | 10,49 кВт | 13,09 кВт | 16,89 кВт | 21,31 кВт | 24,86 кВт | 36,22 кВт | 48,24 кВт | |||
| Потребляемая мощность | стандартное давление | 200 Вт | 280 Вт | 300 Вт | 350 Вт | 600 Вт | 650 Вт | 900 Вт | ||
| высокое давление | 280 Вт | 370 Вт | 600 Вт | 700 Вт | 750 Вт | 1200 Вт | 1800 Вт | |||
| Расход воздуха | стандартное давление | низкая скорость | 0 Па | 880 куб. м/ч | 1035 куб. м/ч | 1305 куб. м/ч | 1685 куб. м/ч | 2000 куб. м/ч | 2550 куб. м/ч | 3735 куб. м/ч |
| 40 Па | 775 куб. м/ч | 915 куб. м/ч | 1155 куб. м/ч | 1510 куб. м/ч | 1795 куб. м/ч | 2475 куб. м/ч | 3300 куб. м/ч | |||
| 80 Па | 655 куб. м/ч | 790 куб. м/ч | 1000 куб. м/ч | 1340 куб. м/ч | 1610 куб. м/ч | 2320 куб. м/ч | 2860 куб. м/ч | |||
| средняя скорость | 0 Па | 1090 куб. м/ч | 1285 куб. м/ч | 1640 куб. м/ч | 2105 куб. м/ч | 2495 куб. м/ч | 3195 куб. м/ч | 4680 куб. м/ч | ||
| 40 Па | 960 куб. м/ч | 1135 куб. м/ч | 1450 куб. м/ч | 1885 куб. м/ч | 2240 куб. м/ч | 3100 куб. м/ч | 4140 куб. м/ч | |||
| 80 Па | 820 куб. м/ч | 985 куб. м/ч | 1250 куб. м/ч | 1675 куб. м/ч | 2010 куб. м/ч | 2890 куб. м/ч | 3565 куб. м/ч | |||
| высокая скорость | 0 Па | 1400 куб. м/ч | 1610 куб. м/ч | 2050 куб. м/ч | 2640 куб. м/ч | 3120 куб. м/ч | 4000 куб. м/ч | 5850 куб. м/ч | ||
| 40 Па | 1200 куб. м/ч | 1420 куб. м/ч | 1850 куб. м/ч | 2355 куб. м/ч | 2800 куб. м/ч | 3860 куб. м/ч | 5155 куб. м/ч | |||
| 80 Па | 1030 куб. м/ч | 1230 куб. м/ч | 1560 куб. м/ч | 2095 куб. м/ч | 2510 куб. м/ч | 3610 куб. м/ч | 4455 куб. м/ч | |||
| высокое давление | низкая скорость | 80 Па | 945 куб. м/ч | 1100 куб. м/ч | 1400 куб. м/ч | 1805 куб. м/ч | 2135 куб. м/ч | 2685 куб. м/ч | 4000 куб. м/ч | |
| 130 Па | 815 куб. м/ч | 970 куб. м/ч | 1230 куб. м/ч | 1595 куб. м/ч | 1890 куб. м/ч | 2485 куб. м/ч | 3520 куб. м/ч | |||
| 180 Па | 690 куб. м/ч | 835 куб. м/ч | 1065 куб. м/ч | 1385 куб. м/ч | 1640 куб. м/ч | 2285 куб. м/ч | 3040 куб. м/ч | |||
| средняя скорость | 80 Па | 1170 куб. м/ч | 1380 куб. м/ч | 1745 куб. м/ч | 2255 куб. м/ч | 2670 куб. м/ч | 3345 куб. м/ч | 4990 куб. м/ч | ||
| 130 Па | 1015 куб. м/ч | 1215 куб. м/ч | 1540 куб. м/ч | 1990 куб. м/ч | 2360 куб. м/ч | 3100 куб. м/ч | 4395 куб. м/ч | |||
| 180 Па | 860 куб. м/ч | 1045 куб. м/ч | 1330 куб. м/ч | 1730 куб. м/ч | 2050 куб. м/ч | 2850 куб. м/ч | 3800 куб. м/ч | |||
| высокая скорость | 80 Па | 1460 куб. м/ч | 1715 куб. м/ч | 2195 куб. м/ч | 2820 куб. м/ч | 3335 куб. м/ч | 4200 куб. м/ч | 6200 куб. м/ч | ||
| 130 Па | 1265 куб. м/ч | 1510 куб. м/ч | 1925 куб. м/ч | 2490 куб. м/ч | 2945 куб. м/ч | 3880 куб. м/ч | 5500 куб. м/ч | |||
| 180 Па | 1075 куб. м/ч | 1305 куб. м/ч | 1660 куб. м/ч | 2160 куб. м/ч | 2555 куб. м/ч | 3555 куб. м/ч | 4735 куб. м/ч | |||
| Уровень шума при работе на высокой скорости и давлении 130 Па | 62 дБ(А) | 63 дБ(А) | 64 дБ(А) | 63 дБ(А) | 64,5 дБ(А) | 65 дБ(А) | 66 дБ(А) | |||
| Вентилятор | тип | Центробежный с загнутыми вперед оцинкованными стальными лопатками | ||||||||
| количество | 1 | 2 | 3 | |||||||
| Двигатель | тип | Однофазный конденсаторный | ||||||||
| класс изоляции | B | |||||||||
| источник питания | 220 В 50 Гц | |||||||||
| количество | 1 | 2 | 3 | |||||||
| Теплообменник | тип | Бесшовные медные трубки и алюминиевые ребра | ||||||||
| максимальное рабочее давление | 1,6 МПа | |||||||||
| способ соединения | R1 (коническая труба с наружной резьбой) | |||||||||
| Расход воды | 1,60 куб. м/ч | 1,88 куб. м/ч | 2,39 куб. м/ч | 3,08 куб. м/ч | 3,65 куб. м/ч | 4,50 куб. м/ч | 6,16 куб. м/ч | |||
| Гидравлическое сопротивление | 6 кПа | 14 кПа | 20 кПа | 25 кПа | 35 кПа | 45 кПа | ||||
| Поддон для конденсата | способ соединения | R1 (коническая труба с наружной резьбой) | ||||||||
| Габариты устройства (без камеры подключения) | ширина | 860 мм | 960 мм | 1110 мм | 1260 мм | 1560 мм | 2010 мм | |||
| глубина | 770 мм | |||||||||
| высота | 430 мм | |||||||||
| Вес нетто | без камеры подключения | 40 кг | 46 кг | 53 кг | 64 кг | 80 кг | 108 кг | |||
| с камерой подключения | 50 кг | 56 кг | 65 кг | 76 кг | 94 кг | 126 кг | ||||
| Гарантия | 3 года | 2 года | ||||||||
