Гидромодуль

Гидромодули (циркуляционные насосные станции) для жидкостных систем кондиционирования и охлаждения

Проектировщикам и заказчикам систем холодоснабжения хорошо знакома ситуация: насосное оборудование, арматура, автоматика и КИП закупаются по отдельности у разных поставщиков, а затем собираются в единую насосную станцию силами монтажной организации прямо на объекте. Альтернатива — комплектный гидромодуль, изготовленный на заводе как единое изделие. Разберём, что это такое и почему модульное решение всё чаще выигрывает у традиционной сборки на площадке.

Что такое гидромодуль

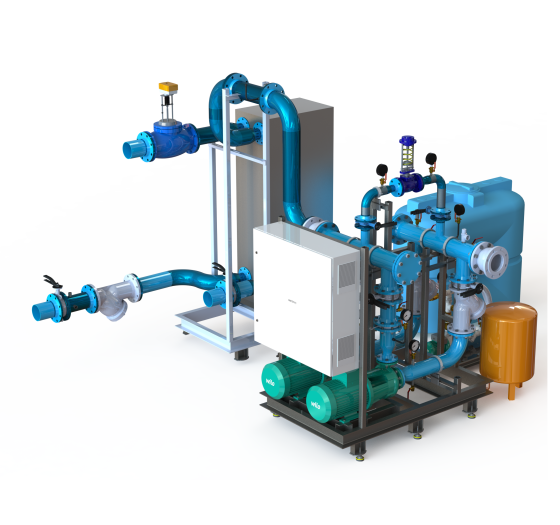

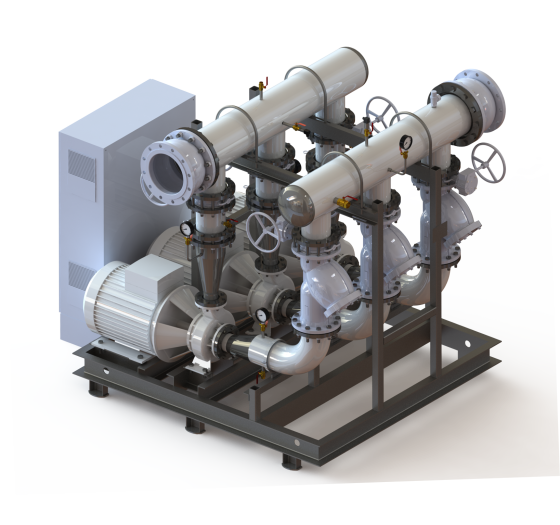

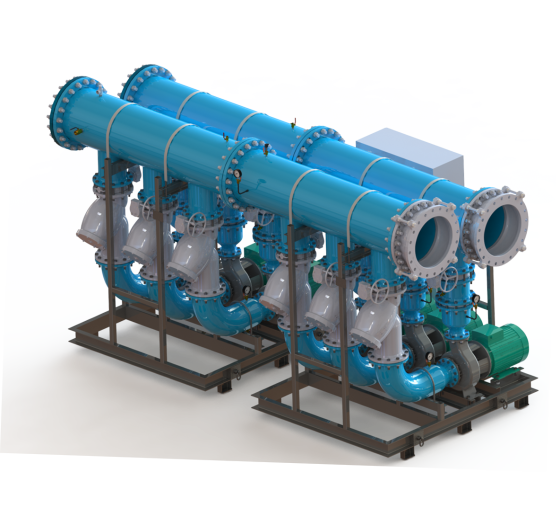

Гидромодуль — это совокупность следующих компонентов, собранных в единую заводскую конструкцию:

• Насосы — как правило, рабочий и резервный, с автоматическим переключением;
• Запорно-регулирующая арматура — затворы, фильтры, балансировочные клапаны, обратные клапаны, гибкие вставки;
• Расширительный бак — компенсация температурного расширения теплоносителя;
• КИП — манометры, термометры, датчики давления и температуры, расходомеры;
• Шкаф автоматики — с частотным регулированием насоса или устройством плавного/прямого пуска.

Всё это собирается, испытывается и поставляется как готовый к подключению модуль.

Преимущества модульных гидромодулей по сравнению со сборкой на объекте

1. Экономия пространства

Заводская компоновка позволяет максимально плотно и рационально разместить насосы, арматуру, бак и шкаф автоматики в едином корпусе с оптимальной разводкой трубопроводов. При сборке на объекте те же компоненты часто занимают больше места из-за вынужденных зазоров для монтажа, обслуживания и обхода существующих коммуникаций. Для проектировщиков это означает возможность сократить площадь технического помещения или машинного зала — что особенно важно в условиях плотной застройки и арендуемых площадок.

2. Более высокое качество

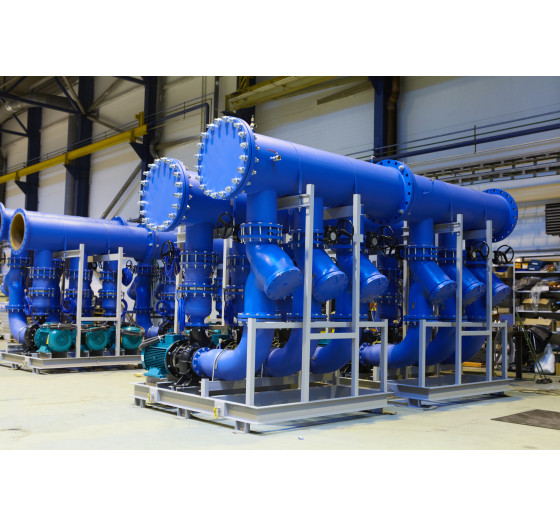

Сборка в заводских условиях обеспечивает:

• Стабильное качество сварки и монтажа — операции выполняются аттестованными специалистами по отработанным технологическим картам;
• Контролируемые условия производства — отсутствие пыли, влаги и перепадов температуры, характерных для строящегося объекта;
• Заводские испытания — модуль проверяется на герметичность, прочность и работоспособность до отправки заказчику;
• Единую документацию и прослеживаемость — каждый узел имеет заводской паспорт и историю испытаний.

При сборке на объекте качество зависит от множества подрядчиков, условий на площадке и человеческого фактора, что повышает риск ошибок, протечек и отказов автоматики.

3. Сокращение сроков строительства

Комплектный гидромодуль поставляется на объект в состоянии, близком к «подключи и работай». Это позволяет:

· Сократить объём строительно-монтажных работ — не нужно варить трубопроводы, устанавливать насосы, арматуру и шкаф автоматики по отдельности;
· Вести параллельные работы — пока строится объект, модуль уже изготавливается на заводе;
· Сократить пусконаладку — заводские испытания подтвердили работоспособность, остаётся подключение к внешним контурам и проверка интеграции;
· Уменьшить зависимость от погодных условий и доступности подрядчиков на площадке.

Для заказчика это означает более ранний ввод системы холодоснабжения в эксплуатацию и, соответственно, более ранний запуск ИТ-инфраструктуры.

4. Расширенная гарантия и ответственность одного изготовителя

Когда насосная станция собирается на объекте из компонентов разных поставщиков, при возникновении неисправности часто возникает спор: кто виноват — производитель насоса, поставщик арматуры, разработчик шкафа автоматики или монтажная организация? В модульном решении единый изготовитель несёт ответственность за весь модуль целиком. Это даёт заказчику:

• Единую точку входа для сервиса и гарантийных обращений;
• Расширенную гарантию на модуль как на изделие, а не на отдельные компоненты;
• Согласованную ответственность за работу гидравлики, автоматики и КИП в единой системе;
• Снижение рисков при возникновении инцидентов и спорных ситуаций.

5. Более низкая стоимость за счёт оптимизации трудозатрат на производстве

Хотя может показаться, что заводское изготовление дороже, в реальности модульное решение часто дешевле совокупной стоимости сборки на объекте, потому что:

• Трудозатраты на производстве ниже, чем на строительной площадке: выше производительность труда, нет простоев из-за смежников, нет необходимости в работе в стеснённых условиях;
• Снижаются накладные расходы на организацию работ на объекте, временные помещения, логистику персонала;
• Уменьшается количество ошибок и переделок, которые всегда стоят дорого;
• Сокращаются сроки, а значит — быстрее начинает работать дорогостоящая ИТ-инфраструктура.

Совокупная стоимость владения (TCO) модульного гидромодуля, как правило, оказывается ниже, чем у решения, собранного на объекте.

Что это значит для проектировщиков и заказчиков

Для проектировщиков комплектный гидромодуль упрощает работу: вместо подбора и согласования десятков отдельных компонентов от разных производителей достаточно выбрать готовое изделие с известными характеристиками, габаритами и точками подключения. Это сокращает время проектирования и снижает риск ошибок комплектации.

Для заказчиков модульное решение означает предсказуемые сроки, единую ответственность изготовителя, более простое обслуживание и, в конечном счёте, более низкую совокупную стоимость владения.

Заключение

Комплектные гидромодули — это закономерный ответ на вызовы современного строительства систем холодоснабжения: сжатые сроки, дефицит квалифицированных монтажников, требования к надёжности и прозрачности ответственности. Заводская сборка обеспечивает экономию пространства, более высокое качество, сокращение сроков строительства, единую гарантию и ответственность, а также более низкую итоговую стоимость за счёт оптимизации трудозатрат. Для проектировщиков и заказчиков, выбирающих между традиционной сборкой на объекте и модульным решением, преимущества последнего становятся всё более очевидными.
