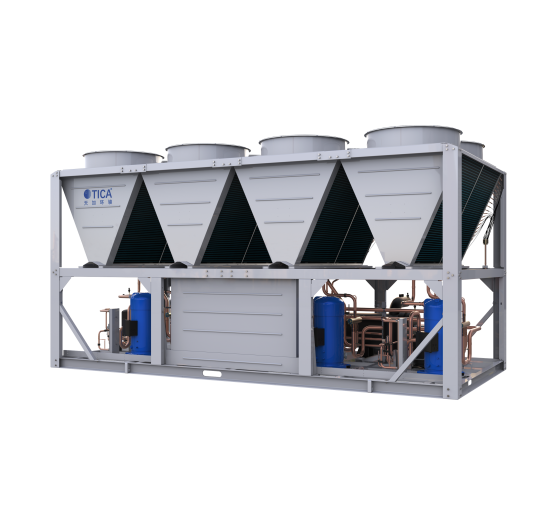

Модульные чиллеры с воздушным охлаждением конденсатора со спиральными компрессорами, серия TAS

мощность охлаждения

165-500 кВт

тип компрессора

спиральный

тип фреона

хладагент R410A

тип конденсатора

воздушный

Компрессор: новейшее поколение высокоэффективных спиральных компрессоров Danfoss и Copeland, оснащённых собственным интеллектуальным модулем защиты для формирования нескольких ступеней защиты и повышения надежности. Подвижная спираль каждого компрессора снабжена плавающим уплотнительным кольцом, благодаря которому минимизируется утечка хладагента и повышается объемный КПД компрессора, а также производится разгрузка спирального блока в случае превышения степени сжатия. Также компрессор оснащен обратным клапаном, предотвращающим обратный ток хладагента и гарантирующим стабильную работу компрессора во всех режимах работы.
Испаритель: : чиллеры серии TAS оборудованы высокоэффективными кожухотрубными испарителями производства TICA. Они обеспечивают прохождение большего объема воды и, соответственно, меньшее гидравлическое сопротивление по сравнению с пластинчатыми теплообменниками. Кожухотрубные испарители менее требовательны к качеству воды и более устойчивы к замерзанию, а также имеют меньшую периодичность обслуживания. Конструкция испарителя представляет из себя кожуха, выполненного из углеродистой стали, внутри которого размещены медные трубки, по которым циркулирует фреон R410A. Для предотвращения деформации пучки трубок зафиксированы с помощью спиралевидных перегородок. В межтрубном пространстве циркулирует охлаждаемая жидкость. Благодаря стальным перегородкам поток жидкости завихряется, и его слои перемешиваются, вследствие чего происходит диффузия и температура разных слоев выравнивается. Холодоноситель в межтрубном пространстве и хладагент в медных трубках движутся противотоком по отношению друг к другу, в результате эффективность теплопередачи между фреоном и жидкостью через поверхность трубок существенно возрастает.

Наша компания специализируется на выполнении проектов «под ключ», обеспечивая полный цикл работ. Мы предлагаем комплексные услуги, включающие:

разработку проектной документации,
установку оборудования,
его доставку,
запуск в эксплуатацию,
последующее техническое сопровождение.

Свяжитесь удобным для вас способом

☎ +7 812 220 1242
✉️ info@engsolutions.ru

Таблицы технических характеристик

Модель			TAS165AH	TAS260AH	TAS260BCA	TAS340BH/A	TAS460BH/A	TAS460BHF
Мощность	Охлаждение	kW	165	260	260	340	460	460
Мощность	Обогрев	kW	180	280	/	370	485	475
Электрическая мощность (электропотребление)	Охлаждение	kW	50	78	78	105	141.9	148.3
Электрическая мощность (электропотребление)	Обогрев	kW	54	84	/	111	145.6	148.4
Рабочий ток	Охлаждение	A	100.8	158.7	158.7	190.3	256.6	256.6
Рабочий ток	Обогрев	A	102.67	165.11	/	201.4	272	266.4
Источник питания		V/N/HZ	380-3-50
Максимальная входная мощность		kW	73.2	123.4	123.4	145.8	197.8	197.8
Максимальный входной ток		A	135	220	220	255	340	340
Стартовый ток		A	203	274	274	319	417	417
Ступени регулирования		%	0-25-50-75-100			0-33.3-66.7-100	0-25-50-75-100
Водяной теплообменник	Тип	-	Высокоэффективный кожухотрубный теплообменник
	Поток воды	m³/h	28.4	44.8	44.8	58.5	75.7	79.1
	Падение давления	kPa	45	45	62	52	56	«Охлаждение: 40 Отопление: 60»
	Вход/выход	DN	80	100	80	125	125	125
	Способ подключения	-	Соединение Виктолик
Компрессор	Бренд	-	Danfoss			Copeland
	Тип	-	Спиральный
	Количество	-	4	4	4	3	4	4
Вентилятор	Тип	-	Осевой вентилятор
	Расход воздуха	m³/h	66000	112000	103000	123000	164000	164000
	Количество	-	4	4	4	6	8	8
Хладагент	Тип	-	R410A
Размеры устройства (ДШВ)		mm	2200x1720x2000	2200x2400x2235	2200x2400x2235	3500x2250x2450	4700x2250x2520	4700x2250x2520
Размеры упаковки (ДШВ)		mm	2260x1780x2000	2260x2460x2235	2260x2460x2235	3560x2310x2450	4760x2310x2520	4760x2310x2520
Вес нетто		kg	1460	2050	1800	3100	3700	4850
Эксплуатационная масса		kg	1590	2250	2000	3550	4200	5450
Уровень звука		dB	72	75	75	74	74	74
