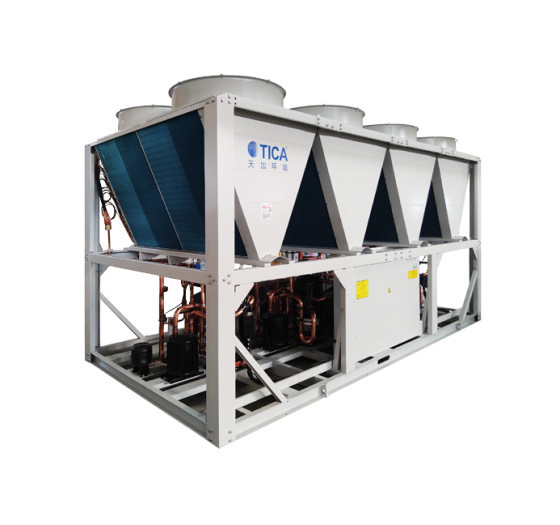

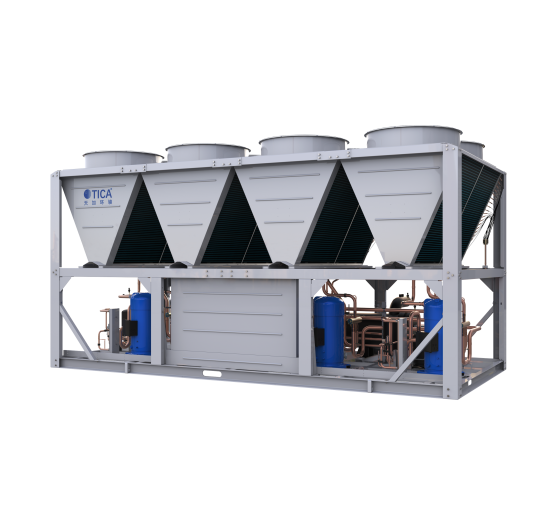

Модульный чиллер с воздушным охлаждением конденсатора со спиральными компрессорами TAS340BH/A
Артикул TAS340BH/A
мощность охлаждения
340 кВт
тип компрессора
спиральный
тип фреона
хладагент R410A
тип конденсатора
воздушный
- Конденсатор: V-образный конденсатор состоит из медных трубок диаметром 7 мм и алюминиевых ламелей, закрепленных на прочном металлическом каркасе. Трубки имеют внутренние насечки, увеличивающие площадь теплообмена. Алюминиевые ламели с обеих сторон покрыты гидрофильным полимером по технологии Blue Fin, который защищает их от коррозии и агрессивного воздействия окружающей среды.
- Вентилятор: чиллеры TAS оснащены осевыми вентиляторами с крыльчаткой из алюминиевого сплава и электродвигателем с классом защиты IP54 (или выше), что обеспечивает безопасную и надежную работу в самых суровых погодных условиях. Края лопастей зазубрены. Благодаря этому уровень издаваемого вентилятором шума снижается, а расход воздуха остается таким же, как у аналогичных крыльчаток обычной формы.
- Корпус: выполнен из оцинкованной стали с полимерным порошковым покрытием. Дополнительно холодильная машина комплектуется манометрами высокого и низкого давления для каждого из контуров.
- Управление: микропроцессорный контроллер 3го поколения с адаптивной логикой поддерживает интеграцию с системами диспетчеризации верхнего уровня по протоколу Modbus. Контроллер оснащен цветным ЖК-дисплеем с функцией TouchScreen, а программное обеспечение собственной разработки TICA позволяет эффективно управлять работой чиллера и объединять чиллеры в группы до 8ми штук.
-
Характеристики
- Модель: TAS340BH/A
- Мощность: Охлаждение/Обогрев 340/370 kW;
- Электрическая мощность (электропотребление): Охлаждение/Обогрев 105/111 kW;
- Рабочий ток: Охлаждение/Обогрев 190.3/201.4 kW;
- Источник питания: 380-3-50 V/N/HZ;
- Максимальная входная мощность: 145.8 kW;
- Максимальный входной ток: 255 A;
- Стартовый ток: 319 A;
- Ступени регулирования: 0-33.3-66.7-100 %.
Водяной теплообменник
- Тип: Высокоэффективный кожухотрубный теплообменник;
- Поток воды: 58.5 m³/h;
- Падение давления: 52 kPa;
- Вход/выход: 125 DN;
- Способ подключения: Соединение Виктолик.
Компрессор
- Бренд: Copeland;
- Тип: Спиральный;
- Количество: 3 .
Вентилятор
- Тип: Осевой вентилятор;
- Расход воздуха: 123000 m³/h;
- Количество: 6.
- Тип: Инвертор постоянного тока спирального типа EVI;
- Хладагент: R410A;
- Размеры устройства (Д*Ш*В): 3500x2250x2450 mm;
- Размеры упаковки (Д*Ш*В): 3560x2310x2450 mm;
- Вес нетто: 3100 kg;
- Эксплуатационная масса: 3550 kg;
- Уровень звука: 74 dB.
Таблицы технических характеристик
| Модель | TAS165AH | TAS260AH | TAS260BCA | TAS340BH/A | TAS460BH/A | TAS460BHF | ||
|---|---|---|---|---|---|---|---|---|
| Мощность | Охлаждение | kW | 165 | 260 | 260 | 340 | 460 | 460 |
| Обогрев | kW | 180 | 280 | / | 370 | 485 | 475 | |
| Электрическая мощность (электропотребление) | Охлаждение | kW | 50 | 78 | 78 | 105 | 141.9 | 148.3 |
| Обогрев | kW | 54 | 84 | / | 111 | 145.6 | 148.4 | |
| Рабочий ток | Охлаждение | A | 100.8 | 158.7 | 158.7 | 190.3 | 256.6 | 256.6 |
| Обогрев | A | 102.67 | 165.11 | / | 201.4 | 272 | 266.4 | |
| Источник питания | V/N/HZ | 380-3-50 | ||||||
| Максимальная входная мощность | kW | 73.2 | 123.4 | 123.4 | 145.8 | 197.8 | 197.8 | |
| Максимальный входной ток | A | 135 | 220 | 220 | 255 | 340 | 340 | |
| Стартовый ток | A | 203 | 274 | 274 | 319 | 417 | 417 | |
| Ступени регулирования | % | 0-25-50-75-100 | 0-33.3-66.7-100 | 0-25-50-75-100 | ||||
| Водяной теплообменник | Тип | - | Высокоэффективный кожухотрубный теплообменник | |||||
| Поток воды | m³/h | 28.4 | 44.8 | 44.8 | 58.5 | 75.7 | 79.1 | |
| Падение давления | kPa | 45 | 45 | 62 | 52 | 56 | «Охлаждение: 40 Отопление: 60» | |
| Вход/выход | DN | 80 | 100 | 80 | 125 | 125 | 125 | |
| Способ подключения | - | Соединение Виктолик | ||||||
| Компрессор | Бренд | - | Danfoss | Copeland | ||||
| Тип | - | Спиральный | ||||||
| Количество | - | 4 | 4 | 4 | 3 | 4 | 4 | |
| Вентилятор | Тип | - | Осевой вентилятор | |||||
| Расход воздуха | m³/h | 66000 | 112000 | 103000 | 123000 | 164000 | 164000 | |
| Количество | - | 4 | 4 | 4 | 6 | 8 | 8 | |
| Хладагент | Тип | - | R410A | |||||
| Размеры устройства (Д*Ш*В) | mm | 2200x1720x2000 | 2200x2400x2235 | 2200x2400x2235 | 3500x2250x2450 | 4700x2250x2520 | 4700x2250x2520 | |
| Размеры упаковки (Д*Ш*В) | mm | 2260x1780x2000 | 2260x2460x2235 | 2260x2460x2235 | 3560x2310x2450 | 4760x2310x2520 | 4760x2310x2520 | |
| Вес нетто | kg | 1460 | 2050 | 1800 | 3100 | 3700 | 4850 | |
| Эксплуатационная масса | kg | 1590 | 2250 | 2000 | 3550 | 4200 | 5450 | |
| Уровень звука | dB | 72 | 75 | 75 | 74 | 74 | 74 | |
