Холодильная машина TASF120.1AAC1T1 с винтовым компрессором, конденсатором с воздушным охлаждением и испарителем затопленного типа
Артикул TASF120.1AAC1T1
мощность охлаждения
425 кВт
тип компрессора
винтовой
тип фреона
хладагент R134a
126 кг
тип конденсатора
воздушный
-
Характеристики
- Модель: TASF120.1AAC1T1;
- Номинальная холодопроизводительность: 425 кВт, 365500 ккал/ч;
- Мощность потребления: 133,0 кВт;
- Номинальный ток потребления: 229 А;
- Коэффициент энергоэффективности (EER): 3,20 кВт;
- Максимальный пусковой ток: 488 А;
- Максимальный рабочий ток: 303 А;
- Электропитание: 380 В, 3 фазы, 50 Гц.
Хладагент
- Тип: R134a;
- Кол-во контуров хладагента: 1.
Компрессор
- Тип: Полугерметичный винтовой компрессор;
- Диапазон регулирования производительности: от 25% до 100%;
- Способ запуска: Y-△.
Вентилятор
- Расход воздуха: 147000 м³/ч;
- Количество: 6;
- Двигатель вентилятора: 13,8 кВт;
- Ток: 31,8 А.
Водяной теплообменник
- Тип: Высокоэффективный кожухотрубный затопленного типа;
- Расход воды: 73 м³/ч;
- Диаметр водопроводной трубы: 150 DN (мм);
- Падение давления воды: 68 кПа;
- Расчетное давление: 1,0 МПа.

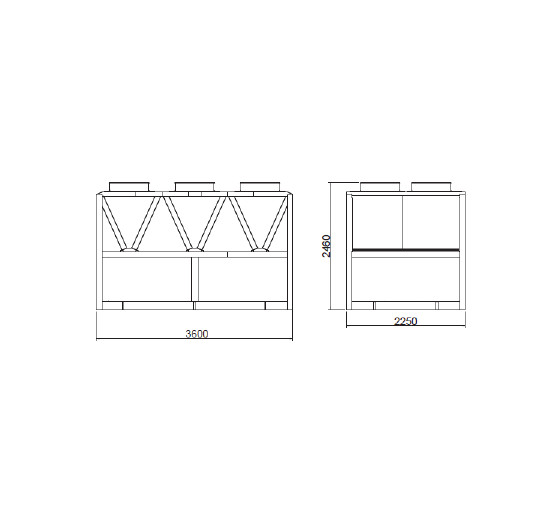

Размеры
- Длина: 3600 мм;
- Ширина: 2250 мм;
- Высота: 2460 мм.
Масса машины
- Транспортировочная: 4150 кг;
- Рабочая: 4210 кг.
Таблицы технических характеристик
Чтобы прокрутить таблицу вправо, зажмите Shift и крутите колесико
| Модель TASF-AAC1T1 | 095.1 | 120.1 | 140.1 | 155.1 | 180.1 | 205.1 | 225.1 | 240.1 | 140.2 | 160.2 | 180.2 | 205.2 | 240.2 | 260.2 | 280.2 | 310.2 | 340.2 | 360.2 | 375.2 | 410.2 | 445.2 | 475.2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная холодопроизводительность | кВт | 336 | 425 | 495 | 556 | 645 | 725 | 791 | 820 | 503 | 568 | 644 | 732 | 850 | 894 | 989 | 1112 | 1184 | 1291 | 1316 | 1450 | 1564 | 1682 | |
| ккал/ч | 288960 | 365500 | 425700 | 478160 | 554700 | 623500 | 680260 | 705200 | 432580 | 488480 | 553840 | 629520 | 731000 | 768840 | 850540 | 956320 | 1018240 | 1110260 | 1131760 | 1247000 | 1345040 | 1446520 | ||
| Мощность потребления | кВт | 99.5 | 133.0 | 147.0 | 166.0 | 190.8 | 215.8 | 244.5 | 255.4 | 154.8 | 177.5 | 200.6 | 224.6 | 266.0 | 268.8 | 294.1 | 335.4 | 348.8 | 380.8 | 391.7 | 429.4 | 484.2 | 523.3 | |
| Коэффициент энергоэффективности (EER) | кВт/кВт | 3.38 | 3.20 | 3.37 | 3.35 | 3.38 | 3.36 | 3.24 | 3.21 | 3.25 | 3.20 | 3.21 | 3.26 | 3.20 | 3.33 | 3.36 | 3.32 | 3.39 | 3.39 | 3.36 | 3.38 | 3.23 | 3.21 | |
| Номинальный ток потребления | А | 182 | 229 | 264 | 294 | 340 | 378 | 430 | 447 | 290 | 327 | 362 | 399 | 459 | 491 | 527 | 593 | 629 | 679 | 694 | 753 | 851 | 912 | |
| Максимальный пусковой ток | А | 358 | 488 | 615 | 683 | 845 | 845 | 965 | 965 | 596 | 601 | 671 | 671 | 791 | 968 | 968 | 1071 | 1284 | 1284 | 1325 | 1325 | 1517 | 1458 | |
| Максимальный рабочий ток | А | 254 | 303 | 353 | 388 | 439 | 480 | 563 | 504 | 435 | 486 | 562 | 562 | 606 | 707 | 707 | 777 | 878 | 878 | 960 | 960 | 1104 | 986 | |
| Хладагент | Тип | R134a | ||||||||||||||||||||||
| Кол-во контуров хладагента | 1 | 2 | ||||||||||||||||||||||
| Компрессор | Тип | Полугерметичный винтовой компрессор | ||||||||||||||||||||||
| Диапазон регулирования производительности | Плавное регулирование от 25 до 100 % | Плавное регулирование от 12,5 до 100 % | ||||||||||||||||||||||
| Способ запуска | Y-Δ | |||||||||||||||||||||||
| Вентилятор | Расход воздуха | м 3 /ч | 147000 | 147000 | 196000 | 196000 | 245000 | 245000 | 294000 | 294000 | 196000 | 196000 | 294000 | 294000 | 294000 | 392000 | 392000 | 392000 | 490000 | 490000 | 490000 | 490000 | 450000 | 450000 |
| Кол-во | Комплект | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 8 | 8 | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Двигатель вентилятора | кВт | 13.8 | 13.8 | 18.4 | 18.4 | 23.0 | 23.0 | 27.6 | 27.6 | 18.4 | 18.4 | 27.6 | 27.6 | 27.6 | 36.8 | 36.8 | 36.8 | 46.0 | 46.0 | 46.0 | 46.0 | 46.0 | 46 | |
| Ток | А | 31.8 | 31.8 | 42.4 | 42.4 | 53.0 | 53.0 | 63.6 | 63.6 | 42.4 | 42.4 | 63.6 | 63.6 | 63.6 | 84.8 | 84.8 | 84.8 | 106.0 | 106.0 | 106.0 | 106.0 | 106.0 | 106.0 | |
| Водяной теплообменник | Тип | Высокоэффективный кожухотрубный затопленного типа | ||||||||||||||||||||||
| Расход воды | м 3 /ч | 58 | 73 | 85 | 96 | 111 | 125 | 136 | 141 | 87 | 98 | 111 | 126 | 146 | 154 | 170 | 191 | 204 | 222 | 226 | 249 | 269 | 289 | |
| Диаметр водопроводной трубы | DN (мм) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Падение давления воды | кПа | 62 | 68 | 71 | 68 | 67 | 71 | 72 | 67 | 62 | 66 | 68 | 71 | 71 | 68 | 71 | 69 | 69 | 68 | 71 | 72 | 72 | 70 | |
| Расчетное давление | МПа | 1.0 | ||||||||||||||||||||||
| Размеры | Длина | мм | 3600 | 3600 | 4790 | 4790 | 5990 | 5990 | 7180 | 7180 | 4790 | 4790 | 7180 | 7180 | 7180 | 9570 | 9570 | 9570 | 11970 | 11970 | 11970 | 11970 | 11970 | 11970 |
| Ширина | мм | 2250 | ||||||||||||||||||||||
| Высота | мм | 2460 | 2520 | |||||||||||||||||||||
| Масса машины | Транспортировочная | кг | 3660 | 4150 | 4600 | 4700 | 5530 | 5650 | 6200 | 6380 | 5420 | 5560 | 7320 | 7452 | 8300 | 9080 | 9200 | 9400 | 10910 | 11060 | 11120 | 11300 | 11850 | 11950 |
| Рабочая | кг | 3710 | 4210 | 4670 | 4780 | 5620 | 5750 | 6310 | 6500 | 5490 | 5640 | 7430 | 7572 | 8430 | 9220 | 9350 | 9560 | 11080 | 11240 | 11310 | 11500 | 12060 | 12170 | |
