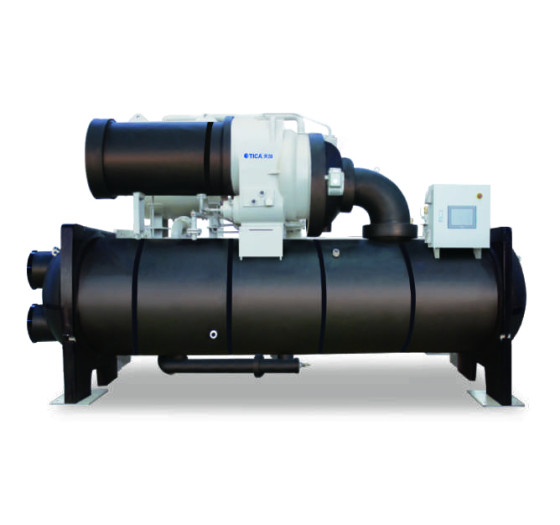

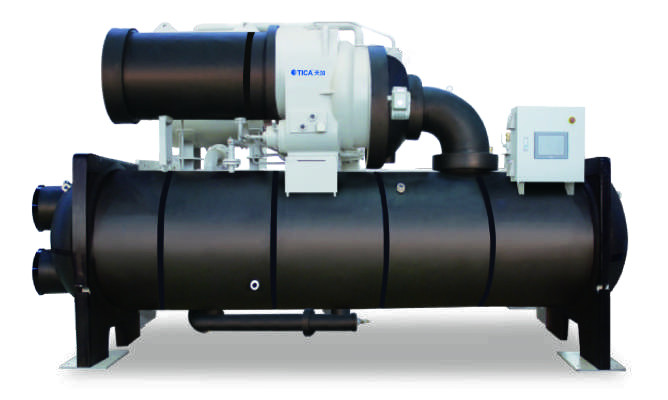

Чиллеры с водяным охлаждением конденсатора с центробежными компрессорами, серия TWСF 1055 кВт

Артикул: TWСF 1055 кВт

Гарантия: 12 месяцев

Заказать

Таблицы технических характеристик

Чтобы прокрутить таблицу вправо, зажмите Shift и крутите колесико

Стандартная линейка E

Модели серии TWCF---CCAFSE			300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
		кВт	1055	1231	1406	1582	1758	1934	2110	2285	2461	2637	2813	2989	3164	3340	3516	3867	4219	4571	4922	5274	5626	5977	6329	6680
		RT	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
Потребляем. мощность		кВт	196.4	225.9	254.9	284.5	313.0	343.2	374.8	405.2	437.9	468.5	498.9	531.4	561.0	591.8	613.6	679.9	738	796	854	905	985	1048	1104	1163
EER			5.372	5.449	5.516	5.561	5.617	5.635	5.630	5.639	5.620	5.629	5.638	5.625	5.640	5.644	5.730	5.689	5.717	5.740	5.762	5.828	5.712	5.703	5.731	5.742
Регулирование производитности			10—100%
Источник питания			3~, 380 В 50 Гц																	3~, 10 кВ 50 Гц
Испаритель	температура воды	°C	Температура охлаждаемой воды на входе испарителя — 12 °C, на выходе — 7 °C
	расход воды	м³/ч	181	211	241	271	302	332	362	392	422	453	483	513	543	573	603	664	724	784	845	905	966	1026	1086	1146
	гидравлическое сопротивление	кПа	59.8	58.6	58.4	59.7	60.8	61.7	59.8	55.9	56.9	57.7	58.5	58.8	58.0	58.7	57.7	67.0	66.6	66.3	64.8	66.9	67.7	69.5	70.1	68.7
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Конденсатор	температура воды	°C	Температура охлаждающей воды на входе конденсатора — 32 °C, на выходе — 37 °C
	расход воды	м³/ч	217	252	288	323	359	395	431	466	502	538	574	610	645	681	716	788	859	930	1001	1071	1146	1218	1288	1359
	гидравлическое сопротивление	кПа	64.3	65.0	64.5	64.9	60.0	60.3	59.7	62.9	61.3	61.7	62.4	64.8	66.5	68.1	67.8	70.4	68.5	69.0	78.5	71.9	73.1	74.2	81.9	72.7
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Масса нетто		кг	6411	6533	6659	6778	7641	7861	8076	9235	9338	9455	9557	10196	10398	10601	10801	14606	14809	15059	15632	17302	17989	18153	18253	21059
Масса при эксплуатации		кг	7402	7596	7810	8001	9209	9496	9791	11110	11316	11530	11681	12509	12836	13106	13396	18024	18465	18920	19630	21900	22760	23089	23296	27761
Объем загруженного хладагента R134a		кг	405	412	436	449	576	581	588	646	680	717	708	762	829	844	869	1037	1109	1167	1226	1320	1367	1414	1462	2028

Высокоэффективная линейка H

Модели серии TWCF---CCAFSH			300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
		кВт	1055	1231	1406	1582	1758	1934	2110	2285	2461	2637	2813	2989	3164	3340	3516	3867	4219	4571	4922	5274	5626	5977	6329	6680
		RT	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
Потребляем. мощность		кВт	187.2	215.0	242.6	270.8	297.3	327.2	357.7	381.7	413.2	446.6	475.5	505.8	534.0	564.7	585.9	648.5	703.7	760.4	814.5	864.0	940.5	1000	1054	1111
EER			5.636	5.726	5.796	5.842	5.913	5.911	5.899	5.986	5.956	5.905	5.916	5.910	5.925	5.915	6.001	5.965	5.996	6.011	6.043	6.104	5.982	5.975	6.006	6.014
Регулирование производитности			10—100%
Источник питания			3~, 380 В 50 Гц																		3~, 10 кВ 50 Гц
Испаритель	температура воды	°C	Температура охлаждаемой воды на входе испарителя — 12 °C, на выходе — 7 °C
	расход воды	м³/ч	181	211	241	271	302	332	362	392	422	453	483	513	543	573	603	664	724	784	845	905	966	1026	1086	1146
	гидравлическое сопротивление	кПа	59.8	58.6	58.4	59.7	60.8	61.7	59.8	55.9	56.9	57.7	58.5	58.8	58.0	58.7	57.7	67.0	66.6	66.3	64.8	66.9	67.7	69.5	70.1	68.7
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Конденсатор	температура воды	°C	Температура охлаждающей воды на входе конденсатора — 32 °C, на выходе — 37 °C
	расход воды	м³/ч	215	251	286	321	356	392	428	462	498	534	570	606	641	677	711	783	853	924	994	1064	1138	1209	1279	1350
	гидравлическое сопротивление	кПа	64.3	65.0	64.5	64.9	60.0	60.3	59.7	63.8	63.1	61.7	62.4	64.8	66.5	68.1	67.8	70.4	68.5	69.0	78.5	71.9	73.1	74.2	81.9	72.7
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Масса нетто		кг	6635	6773	6899	7018	7929	8141	8361	8650	8825	9743	9860	10518	10736	10736	11138	14998	15218	15471	16027	17872	18540	18709	18823	21727
Масса при эксплуатации		кг	7626	7836	8050	8241	9497	9776	10076	10525	10803	11818	11984	12831	13174	13443	13733	18416	18874	19332	20025	22470	23311	23645	23866	28429
Объем загруженного хладагента R134a		кг	454	461	485	498	625	630	637	695	729	766	757	823	890	905	930	1123	1195	1253	1312	1406	1453	1500	1548	2163

Ультраэффективная линейка P

Модели серии TWCF---CCAFSP			300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
		кВт	1055	1231	1406	1582	1758	1934	2110	2285	2461	2637	2813	2989	3164	3340	3516	3867	4219	4571	4922	5274	5626	5977	6329	6680
		RT	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
Потребляем. мощность		кВт	180.1	203.7	229.6	259.3	281.9	309.2	338.0	363.2	394.1	422.3	449.3	477.1	507.7	538.4	561.4	617.9	672.7	721.5	784.6	823.1	885.1	940.5	991.8	1044
EER			5.858	6.043	6.124	6.101	6.236	6.255	6.243	6.291	6.245	6.244	6.261	6.265	6.232	6.204	6.263	6.260	6.272	6.335	6.273	6.408	6.356	6.355	6.381	6.398
Регулирование производитности			10—100%
Источник питания			3~, 380 В 50 Гц																	3~, 10 кВ 50 Гц
Испаритель	температура воды	°C	Температура охлаждаемой воды на входе испарителя — 12 °C, на выходе — 7 °C
	расход воды	м³/ч	181	211	241	271	302	332	362	392	422	453	483	513	543	573	603	664	724	784	845	905	966	1026	1086	1146
	гидравлическое сопротивление	кПа	68.1	66.7	66.5	68.0	69.3	70.3	68.1	63.7	64.8	65.7	66.6	67.0	66.1	66.8	65.7	76.5	76.1	75.7	74.0	76.4	77.3	77.3	80.1	78.5
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Конденсатор	температура воды	°C	Температура охлаждающей воды на входе конденсатора — 32 °C, на выходе — 37 °C
	расход воды	м³/ч	214	249	283	319	353	389	424	459	495	530	565	600	636	672	707	777	848	917	989	1057	1128	1199	1269	1338
	гидравлическое сопротивление	кПа	71.9	72.6	72.1	72.5	67.1	67.3	66.7	71.2	69.5	68.9	70.6	72.4	74.3	76.1	76.8	79.0	76.7	77.4	88.0	80.6	81.9	83.1	91.8	81.5
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Масса нетто		кг	6885	7001	7123	7249	8279	8491	8711	8950	9100	10140	10293	10966	11168	11386	11588	15463	15948	16218	16321	18755	19402	19540	19809	22877
Масса при эксплуатации		кг	7997	8204	8431	8644	10007	10301	10626	11055	11308	12449	12664	13552	13879	14177	14486	19265	20010	20531	20779	23852	24702	24953	25425	30285
Объем загруженного хладагента R134a		кг	522	538	571	590	695	706	727	807	832	865	860	944	1003	1025	1058	1276	1346	1430	1485	1593	1650	1707	1765	2475
