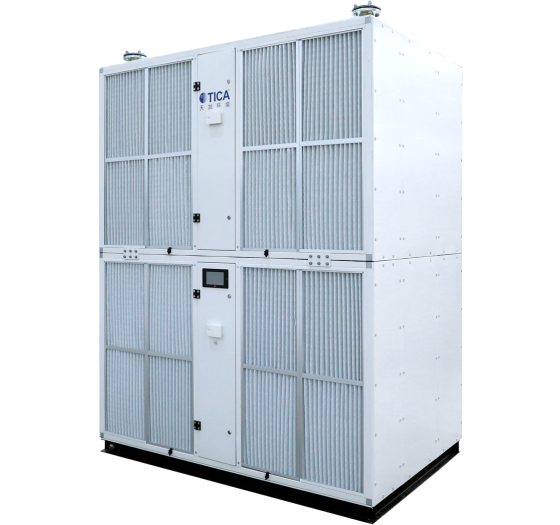

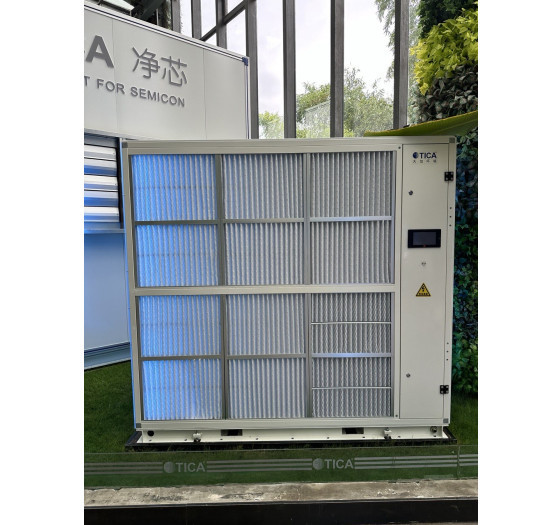

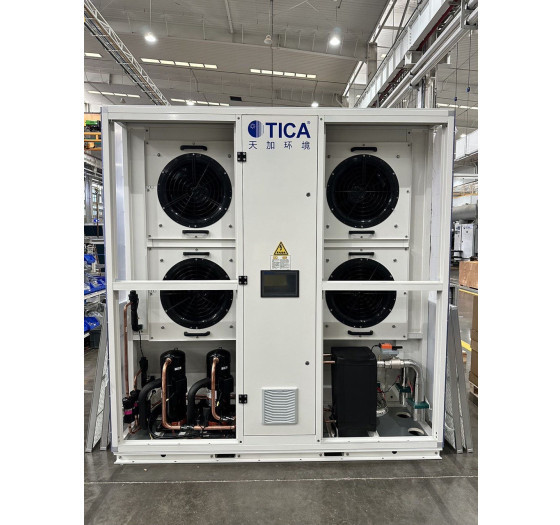

Холодильная стена (FAN WALL) 150

Артикул TFW150

мощность охлаждения

144 кВт

Заказать

Характеристики

Состояние 1-возврат DB30°C/RH30% Температура воды на входе/выходе 10°C/18°C

Модель: TFW150;
Общая мощность охлаждения: 144 кВт;
Ощутимая холодопроизводительность: 144 кВт;
Расход воды: 4,3 л/с;
Давление воды: 39 кПа.

Состояние 2-возврат DB35°C/RH30% Температура воды на входе/выходе 10°C/22°C

Общая мощность охлаждения: 168 кВт;
Ощутимая холодопроизводительность: 168 кВт;
Расход воды: 3,3 л/с;
Давление воды: 35 кПа.

Состояние 2-возврат DB34°C/RH30% Температура воды на входе/выходе 15°C/21°C

Общая мощность охлаждения: 145 кВт;
Ощутимая холодопроизводительность: 145 кВт;
Расход воды: 5,8 л/с;
Давление воды: 60 кПа.

Вентилятор

Тип:Обратный центробежный вентилятор;
Мощность:5,2 кВт;
Объем воздуха:31700 м³/ч;
Количество:3;
AER: 0,16 Вт/(м³/ч).

Водопровод

Размер конденсатной трубы: 25 мм;
Размер входной/выходной трубы: DN65;
Форма поглощения: фланец.

Таблицы технических характеристик

Модель			110	150	200	220	300	400
			1 Модуль			2 Модуль
Состояние 1-возврат DB30°C/RH30% Температура воды на входе\выходе 10°C/18°C
Общая мощность охлаждения		кВт	101	144	164	202	288	328
Ощутимая холодопроизводительность		кВт	101	144	164	202	288	328
Расход воды		л/с	3.02	4.3	4.9	6.04	8.6	9.8
Вода ПД		кПа	49	39	48	69	65	78
Состояние 2-возврат DB35°C/RH30% Температура воды на входе\выходе 10°C/22°C
Общая мощность охлаждения		КВт	118	168	191	236	336	382
Ощутимая холодопроизводительность		КВт	118	168	191	236	336	382
Расход воды		л/с	2.35	3.3	3.8	4.7	6.6	7.6
Вода ПД		кПа	42	35	38	60	55	70
Состояние 2-возврат DB34°C/RH30% Температура воды на входе\выходе 15°C/21°C
Общая мощность охлаждения		КВт	102	145	165	204	290	330
Ощутимая холодопроизводительность		КВт	102	145	165	204	290	330
Расход воды		л/с	4.05	5.8	6.6	8.1	11.6	13.2
Вода ПД		кПа	75	60	73	80	78	85
Вентилятор	Тип вентилятора	—	ЕС обратный центробежный вентилятор
	Мощность	кВт	3.6	5.2	4.2	7.2	10.4	8.4
	Объем воздуха	м³/ч	22000	31700	35000	44000	63400	70000
	Число	—	2	3	4	4	6	8
	AER	Вт/(м³/ч)	0.16	0.16	0.12	0.16	0.16	0.12
Водопроводы	Размер конденсатной трубы	мм	25	25	25	25	25	25
	Размер входной/выходной трубы	DN	DN50	DN65	DN65	DN80	DN80	DN100
	Форма поглощения	Стандартный	Нить	Фланец	Фланец	Фланец	Фланец	Фланец
Измерение	W	мм	2400	3200	4000	2400	3200	4000
	D	мм	1600	1600	1600	1600	1600	1600
	H	мм	1500	1500	1500	3000	3000	3000
Клапан	клапан PICV	—	Стандартный	Стандартный	Стандартный	Стандартный	Стандартный	Стандартный
	2-ходовой клапан	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
	клапан EV	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
Демпфер	Электрический демпфер	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
Место установки вентилятора	Сторона возврата воздуха	—	Стандартный	Стандартный	Стандартный	Стандартный	Стандартный	Стандартный
Место установки вентилятора	Сторона подачи воздуха	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
Положение соединения	Вершина	—	Стандартный	Стандартный	Стандартный	Стандартный	Стандартный	Стандартный
Положение соединения	Сторона	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
Электрические компоненты	ATS	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
	Измеритель мощности	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
	APF	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
	UPS	—	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный	Необязательный
