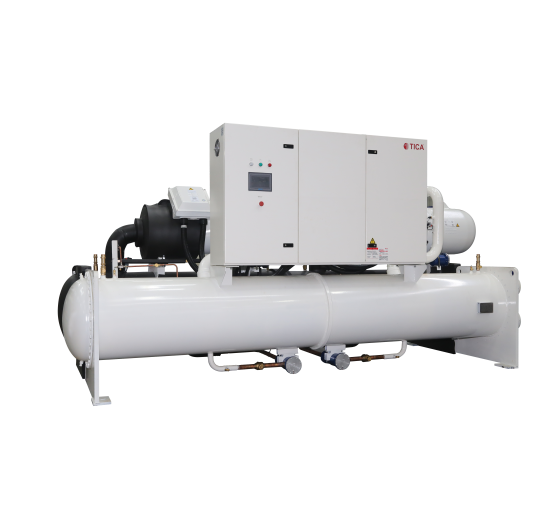

Чиллер с водяным охлаждением конденсатора с винтовым компрессором модель TWSF0109.1-DC1

Артикул TWSF0109.1-DC1

мощность охлаждения

371 кВт

тип компрессора

винтовой

тип охлаждения

водяное

тип конденсатора

кожухотрубный

Заказать

Характеристики

Модель: TWSF0109.1-DC1;
Охлаждающая способность: 106 RT, 32 10⁴ккал/ч, 371 кВт, 5.80 COP;
Входная мощность: 64 кВт;
Рабочий ток: 118 А;
Максимальный рабочий ток: 214 А;
Стартерный ток: 378 А;
Источник питания: 380 В, 3 фазы, 50 Гц.

Хладагент: R134a;
Контроль энергии: Бесступенчатое управление;
Количество компрессоров: 1.

Испаритель

Расчетное давление воды: 1 MPa;
Расход воды: 64 м³/ч;
Падение давления воды: 66 кПа;
Диаметр трубы: 150.

Конденсатор

Расчетное давление воды: 1 MPa;
Расход воды: 75 м³/ч;
Падение давления воды: 64 кПа;
Диаметр трубы: 150.

Размер единицы измерения

Длина: 3097 мм;
Ширина: 1530 мм;
Высота: 1820 мм.

Масса машины

Транспортировочная: 2770 кг;
Рабочая: 2960 кг.

Таблицы технических характеристик

Чтобы прокрутить таблицу вправо, зажмите Shift и крутите колесико

Модель TWSF-DC1			0109.1	0134.1	0149.1	0169.1	0199.1	0219.1	0239.1	0264.1	0279.2	0299.2	0324.2	0349.2	0369.2	0389.2	0409.2	0429.2	0449.2	0464.2	0494.2	0509.2
Охлаждающая способность	RT		106	129	145	167	197	213	235	258	275	291	314	338	367	391	408	425	441	460	486	506
	10⁴ккал/ч		32	39	44	50	59	64	71	78	83	88	95	102	111	118	123	129	133	139	147	153
	кВт		371	455	509	586	691	748	828	908	966	1023	1103	1190	1290	1375	1435	1495	1550	1618	1710	1780
	COP		5.80	5.83	5.85	5.80	5.81	5.84	5.83	5.82	5.82	5.85	5.84	5.86	5.84	5.85	5.88	5.86	5.85	5.84	5.86	5.87
Входная мощность (кВт)			64	78	87	101	119	128	142	156	166	175	189	203	221	235	244	255	265	277	292	303
Рабочий ток (А)			118	136	140	163	212	215	233	259	291	293	305	325	355	386	388	420	445	468	495	520
Максимальный рабочий ток (А)			214	245	245	280	363	363	398	433	490	490	525	560	644	685	685	726	761	796	831	866
Стартерный ток (А)			378	415	415	479	650	650	683	845	660	660	724	759	828	972	972	1013	1048	1081	1243	1278
Источник питания			380V 3N~50Hz
Хладагент			R134a
Контроль энергии			Бесступенчатое управление
Количество компрессоров			1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	2
Испаритель	Расчетное давление воды	MPa	1.0
	Расход воды	м³/ч	64	78	88	101	119	129	142	156	166	176	190	205	222	237	247	257	267	278	294	306
	Падение давления воды	кПа	66	71	58	56	66	54	58	69	84	75	73	68	86	85	78	75	83	83	82	80
	Диаметр трубы		150	150	150	150	150	150	150	150	200	200	200	200	200	200	200	200	200	200	200	200
Конденсатор	Расчетное давление воды	МПа	1.0
	Расход воды	м³/ч	75	92	103	118	139	151	167	183	195	206	222	240	260	277	289	301	312	326	344	358
	Падение давления воды	кПа	64	65	66	64	64	64	63	64	76	76	72	72	75	73	73	74	72	73	73	72
	Диаметр трубы		150	150	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200
Размер единицы измерения	Длина	мм	3097	3097	3097	3097	3124	3124	3124	3124	4854	4854	4854	4854	4854	4854	4854	4854	5024	5024	5024	5024
	Ширина	мм	1530	1530	1530	1530	1660	1660	1660	1660	1670	1670	1670	1670	1800	1800	1800	1800	1800	1800	1800	1800
	Высота	мм	1820	1820	1820	1820	1920	1920	1920	1920	2070	2070	2070	2070	2250	2250	2250	2250	2250	2250	2250	2250
Вес устройства	Вес доставки	кг	2770	3220	3250	3325	3735	3780	3905	4020	6428	6460	6564	6646	7016	7064	7130	7238	7362	7474	7582	7640
Вес устройства	Эксплуатационная масса	кг	2960	3410	3470	3575	4035	4080	4205	4320	6838	6870	6994	7076	7466	7524	7610	7728	7972	8094	8302	8260
