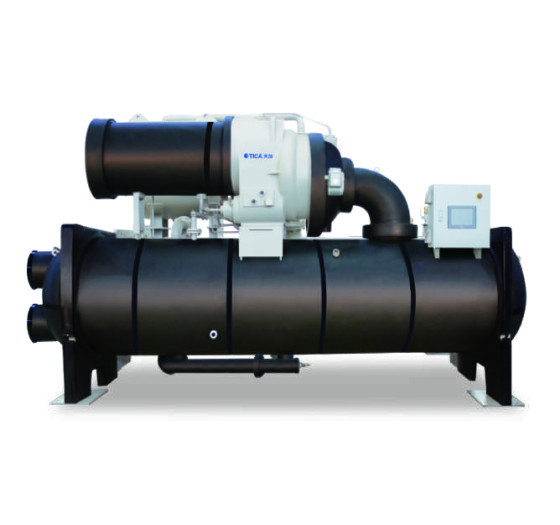

Чиллер с водяным охлаждением конденсатора с центробежным компрессором модель TWCF450CCAFSE

Артикул TWCF450CCAFSE

мощность охлаждения

1582 кВт

тип компрессора

центробежный

тип охлаждения

водяное

тип конденсатора

кожухотрубный

Заказать

Характеристики

Модель: TWCF450CCAFSE;
Охлаждающая способность: 450 RT, 1582 кВт;
Потребляем. мощность: 284.5 кВт;
EER: 5.561;
Регулирование производительности: 10—100%;
Источник питания: 3~, 380 В 50 Гц

Расчетное давление воды: 1.0 МПа;
Количество заходов: 2;
Диаметр труб водяного контура, мм: DN200.

Испаритель

Температура воды: Температура охлаждаемой воды на входе испарителя — 12 °C, на выходе — 7 °C;
Расход воды: 271 м³/ч;
Гидравлическое сопротивление: 59.7 кПа;

Конденсатор

Температура воды: Температура охлаждающей воды на входе конденсатора — 32 °C, на выходе — 37 °C;
Расход воды: 323 м³/ч;
Гидравлическое сопротивление: 64.9 кПа;

Расчетное давление воды: 1.0 МПа;
Количество заходов: 2;
Диаметр труб водяного контура, мм: DN200;
Масса нетто: 6778 кг;
Масса при эксплуатации: 8001 кг;
Объем загруженного хладагента R134a: 449 кг.

Таблицы технических характеристик

Таблица технических характеристик

Модели серии TWCF---CCAFSE			300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
		кВт	1055	1231	1406	1582	1758	1934	2110	2285	2461	2637	2813	2989	3164	3340	3516	3867	4219	4571	4922	5274	5626	5977	6329	6680
		RT	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900
Потребляем. мощность		кВт	196.4	225.9	254.9	284.5	313.0	343.2	374.8	405.2	437.9	468.5	498.9	531.4	561.0	591.8	613.6	679.9	738	796	854	905	985	1048	1104	1163
EER			5.372	5.449	5.516	5.561	5.617	5.635	5.630	5.639	5.620	5.629	5.638	5.625	5.640	5.644	5.730	5.689	5.717	5.740	5.762	5.828	5.712	5.703	5.731	5.742
Регулирование производительности			10—100%
Источник питания			3~, 380 В 50 Гц																	3~, 10 кВ 50 Гц
Испаритель	температура воды	°C	Температура охлаждаемой воды на входе испарителя — 12 °C, на выходе — 7 °C
	расход воды	м³/ч	181	211	241	271	302	332	362	392	422	453	483	513	543	573	603	664	724	784	845	905	966	1026	1086	1146
	гидравлическое сопротивление	кПа	59.8	58.6	58.4	59.7	60.8	61.7	59.8	55.9	56.9	57.7	58.5	58.8	58.0	58.7	57.7	67.0	66.6	66.3	64.8	66.9	67.7	69.5	70.1	68.7
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Конденсатор	температура воды	°C	Температура охлаждающей воды на входе конденсатора — 32 °C, на выходе — 37 °C
	расход воды	м³/ч	217	252	288	323	359	395	431	466	502	538	574	610	645	681	716	788	859	930	1001	1071	1146	1218	1288	1359
	гидравлическое сопротивление	кПа	64.3	65.0	64.5	64.9	60.0	60.3	59.7	62.9	61.3	61.7	62.4	64.8	66.5	68.1	67.8	70.4	68.5	69.0	78.5	71.9	73.1	74.2	81.9	72.7
Расчетное давление воды		МПа	1.0
Количество заходов			2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Диаметр труб водяного контура, мм			DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN400	DN400	DN400	DN400	DN450
Масса нетто		кг	6411	6533	6659	6778	7641	7861	8076	9235	9338	9455	9557	10196	10398	10601	10801	14606	14809	15059	15632	17302	17989	18153	18253	21059
Масса при эксплуатации		кг	7402	7596	7810	8001	9209	9496	9791	11110	11316	11530	11681	12509	12836	13106	13396	18024	18465	18920	19630	21900	22760	23089	23296	27761
Объем загруженного хладагента R134a		кг	405	412	436	449	576	581	588	646	680	717	708	762	829	844	869	1037	1109	1167	1226	1320	1367	1414	1462	2028
