Чиллер-фанкойл: что это и как работает
Оглавление:
Чиллер и фанкойл: отличие устройств
Чтобы разобраться, как чиллер и фанкойл взаимодействуют в системе, сначала рассмотрим, что они собой представляют и за что отвечают.
Чиллер
Основной элемент системы охлаждения, генерирует холод. Задача чиллера — охлаждать жидкость, конкретно воду или раствор гликоля, которая затем передается по трубопроводу к другим частям системы, в частности, к фанкойлам.
Основное отличие чиллера от других кондиционеров в том, что он работает не напрямую с фреоном, а использует промежуточный теплоноситель. Это позволяет эффективно охлаждать или нагревать большие объемы воздуха.
Чиллеры обслуживают объекты с различной площадью и уровнем тепловой нагрузки, начиная от небольших офисных зданий и заканчивая крупными промышленными объектами.
Фанкойл
Это устройство, которое не работает без чиллера и является конечным элементом системы. Фанкойл отвечает за передачу холода или тепла в помещения. В отличие от чиллера, который управляет температурой жидкости, фанкойл работает с воздухом, непосредственно охлаждает или обогревает заданную зону.
Устройство состоит из теплообменника и вентилятора. Когда охлажденная жидкость поступает в фанкойл, она проходит через теплообменник, вентилятор направляет через него воздух, создавая нужную температуру в помещении.
Отличие фанкойла от чиллера в том, что первый не будет работать без второго, но не наоборот. Вместе устройства создают мощную систему климат-контроля, которая подходит для объектов любого масштаба.
Как работает система «чиллер-фанкойл»
Чтобы понять, как система «чиллер-фанкойл» справляется со своими задачами, рассмотрим его основные компоненты и какие функции они выполняют в процессе.
Что в чиллере:
- Компрессор — с него начинается процесс охлаждения, устройство отвечает за сжатие хладагента, увеличивает его температуру и давление.
- Конденсатор — хладагент отдает свое тепло в окружающую среду, превращается из газа в жидкость. Это происходит через теплообмен с воздухом или водой.
- Расширительный клапан — снижает давление хладагента, вызывая его резкое охлаждение.
- Испаритель — через него проходит хладагент, который охлаждает жидкость, и та затем циркулирует в системе. Жидкость поглощает холод и отправляется к внутренним блокам для теплообмена.
- Насосы — поддерживают постоянную циркуляцию охлажденной или нагретой жидкости по системе.
Что в фанкойле:
- Теплообменник — через этот элемент проходит охлажденная или нагретая жидкость из чиллера. При взаимодействии с воздухом происходит теплообмен: он охлаждается или нагревается.
- Вентилятор — направляет воздух через теплообменник, поддерживает циркуляцию воздуха в помещении.
- Фильтры — очищают воздух, проходящий через теплообменник, удаляют пыль или загрязнения, поддерживают чистоту воздуха и эффективность работы системы.
- Поддон для сбора конденсата — собирает влагу, которая образуется при охлаждении воздуха, предотвращая накопление воды в системе.
Основные этапы работы системы:
- В чиллере происходит охлаждение или нагрев жидкости, которая затем циркулирует через систему трубопроводов.
- Жидкость поступает в фанкойлы, где происходит теплообмен с воздухом. Вентиляторы в фанкойлах обдувают теплообменники, регулируя температуру воздуха в помещении.
- После того как жидкость передала тепло или холод в помещение, она возвращается обратно в чиллер, чтобы повторить цикл.
Контролировать работу системы «чиллер-фанкойл» помогает система управления и автоматика. Это термостаты, электронные панели, которые позволяют регулировать температуру и работу всех элементов системы.
Преимущества системы «чиллер-фанкойл»
Перечислим основные плюсы, из-за которых предприниматели выбирают систему «чиллер-фанкойл»:
- Гибкость применения. Система «чиллер-фанкойл» легко адаптируется под различные задачи и объекты — от небольших офисов до крупных промышленных предприятий. Благодаря модульной конструкции можно расширять мощность системы, добавлять блоки. Это позволяет адаптировать систему под новые изменения без полной реконструкции.
- Зональное управление. Одно из ключевых преимуществ системы. Фанкойлы, установленные в разных помещениях, могут индивидуально регулировать температуру. Это возможность для бизнеса оптимизировать потребление электроэнергии, создавать комфортные условия для сотрудников.
- Централизованное обслуживание. В сплит-системах каждый блок требует отдельного обслуживания, отличие системы «чиллер-фанкойл» в том, что он централизует технические работы. Большая часть сервисного обслуживания приходится на чиллер — основной наружный блок. Это снижает эксплуатационные затраты, особенно для крупных объектов с множеством внутренних блоков.
- Меньшее количество наружных блоков. Традиционные сплит-системы требуют установки наружного блока для каждого кондиционируемого помещения. В системе «чиллер-фанкойл» используется один чиллер для всех помещений. Таким образом можно сэкономить место рядом со зданием и не испортить его внешний вид.
- Отсутствие ограничений по длине трубопроводов. Жестких ограничений по расстоянию между наружным блоком и внутренними фанкойлами нет. Учитывать нужно проектирование системы — правильно подобрать насосы для циркуляции жидкости с учетом гидравлических потерь.
- Долгий срок службы. Оборудование может служить более 10 лет, если есть своевременное обслуживание. Это выгодно для бизнеса, так как вложенные средства окупаются за счет длительного срока службы и экономии на энергозатратах.
- Тихая работа. Еще одно из преимуществ системы — низкий уровень шума. Наружные блоки можно разместить в технических помещениях или подвалах, что минимизирует шум. Актуально для зданий, расположенных вблизи жилых домов. Из недостатков можно отметить большие затраты на оборудование, сложность техобслуживания, неэффективность в холодном климате и требования к большим площадям для установки. Взвесьте все «за» и «против», исходите из своих потребностей и возможностей, чтобы выбрать подходящий тип оборудования.
Области применения
Система кондиционирования «чиллер-фанкойл» универсальна и подходит для использования в самых разных областях, где важны эффективность, надежность и комфорт:
- Офисные здания и бизнес-центры. Устройства обеспечивают разную температуру на каждом этаже или в разных помещениях. Благодаря зональному управлению, микроклимат можно регулировать в зависимости от времени суток, количества людей и назначения помещения.
- Торговые и развлекательные комплексы. В кинотеатрах, например, требуется более низкая температура, а в залах с высокой проходимостью устанавливают другие условия.
- Промышленные предприятия. На производственных объектах также необходима стабильная температура для работы оборудования и безопасности персонала.
- Гостиницы или кафе. Система «чиллер-фанкойлы» создают максимальный комфорт для гостей — в каждом номере, ресторане, конференц-зале и др.
- Жилые комплексы. Застройщики все чаще выбирают системы «чиллер-фанкойл», чтобы кондиционировать все здание, а жильцам не приходилось самим тратить время и деньги на покупку отдельной сплит-системы.
| Модели | Размер (ШхВхГ), мм | Производительность в режиме охлаждения, кВт | Рекоменд. розничная цена | |
|---|---|---|---|---|
| Холодильная машина TASF140.1AAC1T1 с винтовым компрессором | 4790х2250х2460 | 495 |
По запросу
Купить |
|
| Модульный чиллер со спиральным компрессором TCAV035BHE | 1170х846х1694 | 33,5 |
По запросу
Купить |
|
| Чиллер с выносным конденсатором TWSD0111 | 4500х1500х2250 | 391 |
По запросу
Купить |
|
| Чиллер TASFF(V)200.11AC1OL с функцией FreeCooling | 7180х22500х2560 | 699 |
По запросу
Купить |
|
| Модульный чиллер с воздушным охлаждением конденсатора TAS260BCA | 2260x2460x2235 | 260 |
По запросу
Купить |
|
Типы чиллеров и фанкойлов
Чтобы было проще разобраться, какой тип чиллеров или фанкойлов выбрать, объясним применение каждого:
Чиллеры бывают двух видов:
- Воздушные — используют окружающий воздух для отвода тепла, их можно устанавливать снаружи — рядом со зданием или на крыше.
- Водяные — требуют внешнего источника воды, например, градирни, для отвода тепла. Они более эффективны, но для их установки необходимо дополнительное оборудование, что ведет к большим затратам.
Заказать чиллер с воздушным охлаждением можно у нас на сайте.
Фанкойлы делятся по типу размещения:

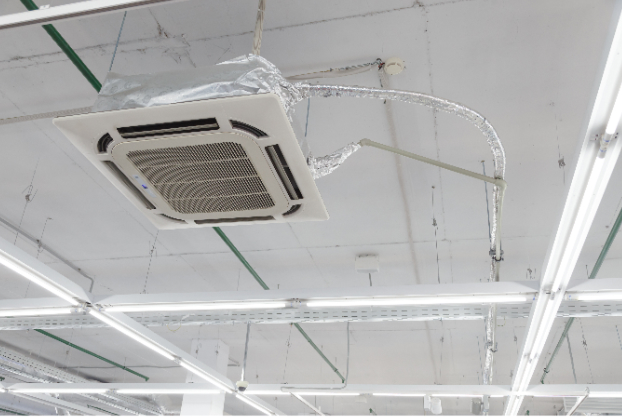

- Кассетные — устанавливаются в подвесные потолки, распределяют холодный или теплый воздух по нескольким направлениям.
- Настенные — похожи на внутренние блоки сплит-систем, устанавливаются на стене и работают по тому же принципу.

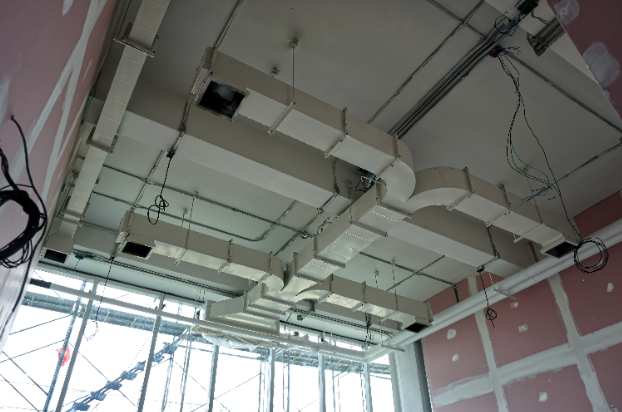

- Канальные — скрыты от глаз, устанавливаются в вентиляционные шахты, обеспечивают равномерное распределение воздуха через воздуховоды.
В каталоге на сайте нашей компании вы найдете все типы фанкойлов TICA по размещению.
Также фанкойлы различают по количеству теплообменников:

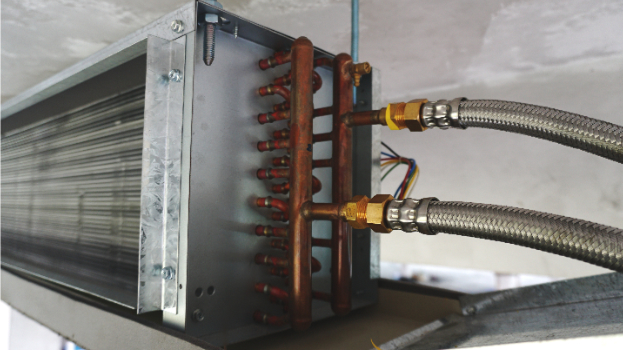

- Двухтрубные — стандартный вариант, где используется один контур для подачи охлажденной или нагретой жидкости. Они более просты и дешевы в установке, однако ограничены по возможностям регулирования.
- Четырехтрубные — имеют два отдельных контура, один для подачи охлаждённой жидкости и другой — для горячей. Это позволяет одновременно нагревать одни зоны здания, например, северные офисы, и охлаждать другие, такие помещения, где солнце создает большую тепловую нагрузку.
По расположению трубок в пучке:
- Коридорное расположение — трубки крепят параллельно друг другу, вертикально или горизонтально, образуя своего рода «коридоры» и не перекрывая друг друга. Простая и бюджетная конструкция.
- Шахматное расположение — трубки крепят не в один ряд, а в шахматном порядке. Это увеличивает площадь контакта между трубками и воздухом, проходящим через теплообменник, что значительно повышает эффективность системы.
По числу рядов телообменника:
- Двухрядные — используются в небольших помещениях и системах с умеренной нагрузкой. Подходят для офисов и небольших магазинов.
- Трехрядные — дают более интенсивный теплообмен по сравнению с двухрядными, используются для помещений средних размеров, например, торговые павильоны.
- Четырехрядные — самые мощные, способны эффективно поддерживать нужную температуру на очень больших площадях, например, в промышленных зданиях и многоэтажных торговых центрах.
Фанкойлы имеют ряд ограничений. Например, двухтрубные системы не позволяют одновременно нагревать и охлаждать разные зоны, а канальные фанкойлы требуют сложных вентиляционных систем, чтобы равномерно распределить воздух по большому объекту.
Данное оборудование лучше рассматривать в системе «чиллер-фанкойл» и подбирать по параметрам и характеристикам все элементы конструкции. В этом вам поможет наша команда.

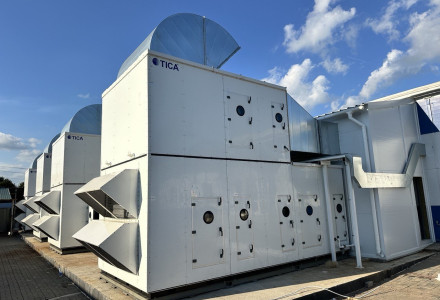

Наши проекты
Подводим итоги
Система «чиллер-фанкойл» - это экологичное, безопасное и удобное оборудование для управления климатом в зданиях любого масштаба. Ключевым моментом является правильный расчет производительности устройства и учет температурных требований в разных зонах здания.
Если вам нужна помощь в выборе и установке системы, команда ООО «Инжиниринг Солюшенс» окажет свою профессиональную поддержку. Свяжитесь по телефонам +7(495)-120-42-32, +7(812)-220-12-42 или напишите на info@engsolutions.ru. Проведем бесплатную консультацию и подберем оптимальный вариант для вашего объекта.
